Kapalı Köşe PropertyManager'ı

Bir köşeyi kapatmak için:

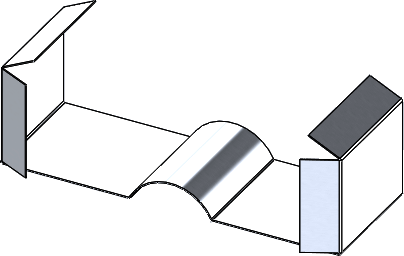

  1. Kapatmak istediğiniz alanı içeren bir sac levha parçası oluşturun.
    Örneğin, bitişik, açılı kenar flanşları arasındaki alanı kapatmak için kapalı köşe unsurunu kullanabilirsiniz.
  2. Kapalı Köşe Tool_Closed_Corner_Sheet_Metal.gif (Sac Levha araç çubuğu) veya Ekle > Sac Levha > Kapalı Köşe öğesine tıklayın.
  3. Uzatılacak Yüzler için bir veya daha fazla düzlemsel yüz seçin. PM_face_plane.gifSolidWorks yazılımı
    SOLIDWORKS yazılımı 'i PM_face_plane.gif öğesini bulmayı dener.
    Eşleşen yüzler bulunmazsa, Uzatılacak Yüzler ve Eşleştirilecek Yüzler'i manuel olarak seçebilirsiniz.
    Uzatılacak Yüzler veya Eşleştirilecek Yüzler altında herhangi bir seçimin işaretini kaldırır veya silerseniz, Otomatik yayma'nın işareti otomatik olarak kaldırılır. Bunu manuel olarak yeniden etkinleştirebilirsiniz.
  4. Bir Köşe tipi seçin:
    • Alın PM_Butt.gif
    • Üst Üste Binme PM_Overlap.gif
    • Alt Alta Binme corner_sm_underlap.png Düğmesi
      Alın PM_Butt.gif Üst Üste Binme PM_Overlap.gif Alt Alta Binme corner_sm_underlap.png Düğmesi
    Ön corner_type_butt_front.gif corner_type_over_front.gif corner_type_under_front.gif
    Üst corner_type_butt_top.gif corner_type_over_top.gif corner_type_under_top.gif
    Dimetrik corner_type_butt_dimetric.gif corner_type_over_tri.gif corner_type_under_tri.gif
  5. Boşluk mesafesi PM_Gap_Distance.gif için bir değer ayarlayın.
    gap_distance_01.gif gap_distance_05.gif
    Boşluk mesafesi .05 Boşluk mesafesi .1
  6. Üst üste/alt alta binme oranı PM_Overlap-underlap_ratio.gif için bir değer ayarlayın.
  7. Seçin ve işareti kaldırın:
    Seçenek Tanımlama
    Büküm bölgesini aç Seçiliyken önizleme görüntülenmez.
    open_bend_region_selected.gif open_bend_region_cleared.gif
    Büküm bölgesini aç seçiliyken Büküm bölgesini aç seçili değilken
    Eş düzlemsel yüzler Seçili yüzle aynı düzlemdeki tüm yüzlere kapalı köşeyi uygular.
    shm_coplanar_selected.gif shm_coplanar_cleared.gif
    Eş düzlemsel yüzler seçili Eş düzlemsel yüzler seçili değil

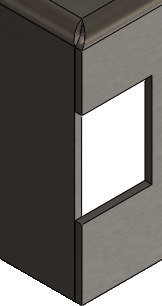

    Dar köşe Büküm alanındaki boşluğu daraltmak için geniş büküm yarıçapları algoritmasını kullanır.

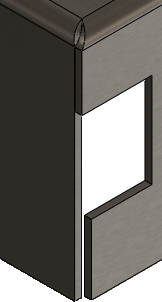

    Dar köşe seçildi Dar köşe seçimi kaldırıldı
    Otomatik yayma

    Seçili Uzatılacak Yüzler'e göre Eşleştirilecek Yüzler'i otomatik olarak seçer.

    Otomatik yayma seçildi Otomatik yayma seçimi kaldırıldı
  8. öğesine tıklayın.
