DimXpert

DimXpert, çoğaltmalar, yuvalar ve cepler gibi üretim unsurlarının tamamen tanımlanması için teknik resimlere ölçümlendirmeler uygulayarak referans ölçümlendirmesi ekleme işlemini hızlandırır.

DimXpert aracına Ölçümlendirme PropertyManager'ından erişilebilir. Bir unsurun ölçümlendirilecek kenarını seçtiğinizde DimXpert unsur için o teknik resim görünümündeki ilgili tüm ölçümlendirmeleri uygular.

DimXpert, Otomatik Ölçümlendirme 'den farklıdır çünkü DimXpert şunları yapabilir:
  • Çoğaltmaları (örnek sayısıyla doğrusal ve polar ölçümlendirmeler) ve konik havşa deliklerini tanır.
  • Tahmin edilebilir sonuçlar üretir. Örneğin, DimXpert'te bir kenarı seçtiğinizde yalnızca kenarın temsil ettiği unsur ölçümlendirilir. Otomatik ölçümlendirme birkaç unsura istemediğiniz ölçümlendirmeler yapabilir.
Delik çoğaltmalarını ölçümlendirmek için DimXpert kullanırken, temel unsurlar değişirse delik bilgisinin parametrik olarak güncellenmeyeceği yönünde bir mesaj alabilirsiniz. Delik çoğaltma Delik Sihirbazı deliği çoğaltması olarak oluşturulmamışsa modelde yaptığınız herhangi bir değişiklik delik bilgisini güncellemez.

DimXpert'i Kullanarak Ölçümlendirmeleri Uygulama

DimXpert kullanarak ölçümlendirme uygulamak için:

  1. Bir teknik resimde Akıllı Ölçümlendirme'yi Tool_Smart_Dimensions_Relations.gif veya Araçlar > Ölçümlendirmeler > Akıllı öğesini tıklayın.
  2. Ölçümlendirme Yardım Araçları PropertyManager'da, DimXpert altında öğesine tıklayın.
  3. Ölçümlendirme PropertyManager'ında seçenekleri ayarlayın.
  4. PropertyManager'da, seçtiyseniz:
    • Tepe noktası/delik merkezine göre, teknik resim görünümünde bir tepe noktası seçin.
    • Seçime Göre, X ve Y değerleri için bir kenar seçin.
    Ayrıca datum orijinini datum_origin.gif, Seçime göre ile seçtiğiniz kenarlar tarafından oluşturulan sanal sivriye, delik merkezine veya bir tepe noktasına sürükleyebilirsiniz.
    Tepe noktası ve üretim unsuru (delik çoğaltma deliği)
  5. Grafik alanında, ölçümlendirmek için bir üretim unsuru seçin.
  6. Diğer üretim unsurları için gerektikçe 5. adımı tekrarlayın.
  7. PM_OK.gif öğesine tıklayın.

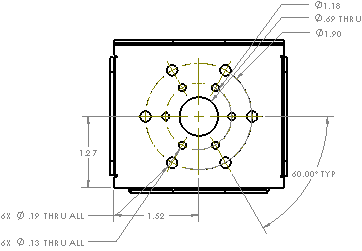

    Hem delik çoğaltmaları hem de merkez deliği ölçümlendirilmiş
