3B Çizimlerde Çizim İlişkileri

2B çizimlerde bulunan birçok ilişki 3B çizimlerde de bulunur.

3B çizimle desteklenen ek çizim ilişkileri şunlardır:
  • Bir yüzeydeki bir noktadan geçen bir çizgi arasında dik açılı ilişkiler.
  • Tek bir çizim düzleminde oluşturulmuş 3B çizim objeleri ve başka çizim düzlemlerinde oluşturulmuş 3B objeler arasında ilişkiler.
  • Aynı düzlemde oluşturulmuş 3B çizimler arasında bir çizgi etrafında simetrik ilişkiler.
    symmetric-relation_2D_on_3D_plane01.gif symmetric-relation_2D_on_3D_plane02.gif
    Hiçbir ilişki uygulanmamış Simetrik ilişki uygulanmış

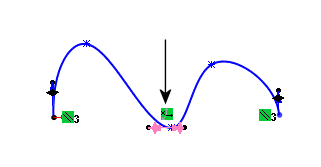

  • Bir eksen boyunca veya tutamaçlar arasında gibi spline tutamaçlarıyla ilişkiler.
    X ekseni boyunca ilişki vurgulanmıştır
  • Orta nokta ilişkileri.
  • Eşit ilişkiler.
  • Yüzler ve spline'lar arasında teğet veya eşit eğri ilişkileri.
  • Yaylar ve diğer çizim objeleri arasındaki ilişkiler.
  • Eşmerkezli, teğet veya eşit gibi yaylar arasındaki ilişkiler.
  • Bir çizgi ve bir düzlem arasında veya iki nokta ve bir düzlem arasında uygulanmış dik ilişkisi.
    Bir 3B çizimde, global X, global Y veya global Z ekseninde çizim objeleri oluşturabilirsiniz.
    relations_01.gif relations_02.gif relations_03.gif
    Dik açılı düzlemler üzerinde oluşturulmuş dik açılı çizgili yay Objeler arasındaki orta noktaya teğet çizgili ve dik açılı çizgili yay Dik açılı düzlemler üzerinde oluşturulmuş eşit yaylar
  • Bir konu ve bir 3B çizim çizgisi arasındaki eşmerkezli ve dik açılı ilişkiler.
    constraints_3D_line_cone_01.gif constraints_3D_line_cone_02.gif constraints_3D_line_cone_03.gif
    Konik obje ve 3B çizgi çizimi Objeler arasında eşmerkezli ilişki Objeler arasında dik açılı ilişki
