Tasarım Küçük Resmi, SOLIDWORKS, DWG ve DXF dosyalarından çok sayıda objeyi bulmanızı ve yeniden kullanmanızı sağlar.
Tasarım Küçük Resmi'nin İşleyişi
SOLIDWORKS Dosya ve Model Arama
(sağ üst köşede) işlevini kullanan Tasarım Küçük Resmi, belirli klasörlerde arama yapar, dosyaları bulur ve ayrıştırır ve SOLIDWORKS'te yeniden kullanabileceğiniz verileri çıkartır.
- Parçalar unsurlara (ekstrüzyonlar ve kesmeler), çizimlere ve bloklara ayrıştırılır.
- Unsurlar çizimlere ayrıştırılır.
- Teknik resimler, genel tablolara ve bloklara ayrıştırılır.
- DWG/DXF dosyaları tablolara, bloklara ve görünümlere ayrıştırılır.
Tasarım Küçük Resmi ayrıştırma işlemini yaparken kaynak dosyalar değişmez.
SOLIDWORKS Search Aracını Kullanma

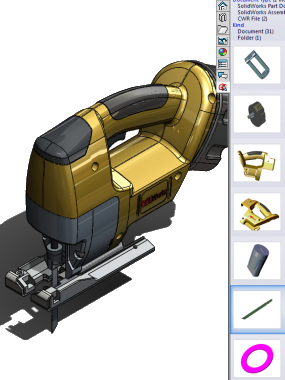

Ayrıştırma sırasında oluşturulan resimler, Dosyalar ve Modeller için bir SOLIDWORKS Search yaptığınızda
Arama sekmesinde
küçük resimler olarak görüntülenir. Ayrıştırılan objeleri yeniden oluşturmak için bu küçük resimleri SOLIDWORKS dosyalarına sürükleyin.
Arama sonuçlarında, bir ayrıştırılmış dosya küçük resmi seçin ve ayrıştırılmış objenin bir küçük resmini Arama sonuçları bölmesinde görüntülemek için bağlam araç çubuğundaki
simgesine tıklayın.
SOLIDWORKS Arama kutusu objeye giden arama yolunu görüntüler. Arama bölmesinde, objeler Tür ve Arama Konumları ölçütlerine göre filtrelenir.

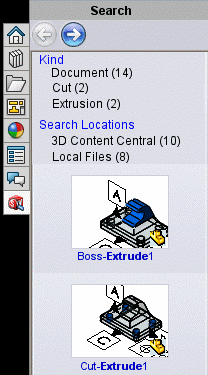

Örneğin, gösterilen resimde
Yükseklik Ekstrüzyonu 1 öğesini seçerseniz
Arama sonuçları bölmesinde, ayrıştırılan
Çizim3 öğesinin başka bir küçük resmi görüntülenir.
Ekstrüzyonun yolu SOLIDWORKS Search kutusunda görünür.
