DimXpert Tolerans Durumunu Göster

DimXpert Tolerans Durumunu Göster aracı, öncelikle bir ölçümlendirme ve tolerans perspektifinden olmak üzere tamamen sınırlandırılmış, eksik sınırlandırılmış veya aşırı sınırlandırılmış üretim unsurlarını belirler. Ancak, unsurlar ve detaylandırma görünümlerine ilişkin her unsurun oryantasyonu arasındaki belli geometrik ilişkiler de göz önünde bulundurulur.

Örnekler

Bu örneklerde ölçümlendirme ve toleransların, tolerans durumları üzerindeki etkisi gösterilir.
Tamamen Sınırlandırılmış
Artı ve eksi ölçümlendirmeler
Geometrik toleranslar
Eksik Sınırlandırılmış

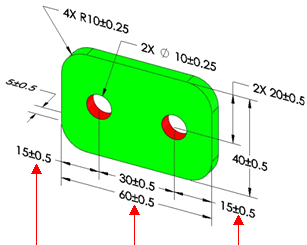

Bu örnekte, iki delikli çoğaltmada boyut toleransı eksik ve sağdaki düzlem ölçümlendirilmemiş veya tolerans eklenmemiş.

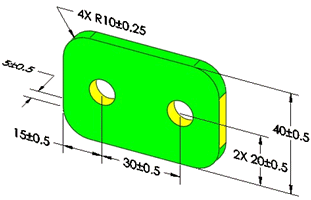

Bu örnekte, delikler yatay yönde yerleştirilmemiş ve köşe radyuslarında boyut toleransı yok.
Aşırı Sınırlandırılmış
Delik çoğaltma sol ve sağ düzlemlerden yerleştirilmiş ve sol ve sağ düzlemler arasında bir ölçümlendirme uygulanmış.

Dört unsura uygulanan dört ölçümlendirmeden birinin kaldırılması aşırı sınırlandırma durumunu çözer.

İçindekiler

  • Bir Parçanın DimXpert Tolerans Durumunu Gösterme

  • Artı ve Eksi Tolerans Hakkında

    Yalnızca artı ve eksi tolerans düzeni kullanırken (geometrik tolerans kullanmadan), bir parçanın tamamen sınırlandırılmasını engelleyen birkaç durum vardır. En yaygın durumlar, ortak merkez çizgiler ve eksenlerde unsur oluşturduğunuzda, yani unsurlar arasındaki uzaklık sıfır olduğunda görülür.

  • Örtük Sınırlandırmalar

    Parçalar için DimXpert tolerans durumunu kontrol ederken bir unsurun örtük dikey ve yatay sınırlandırmalarını tanır.

  • Teğetlik Sınırlandırmaları

    Parçalar için DimXpert düzlem ve silindirler arasındaki teğetliğin ölçümlendirme, tolerans ve sınırlandırma durumu üzerindeki etkilerini dikkate alır. Tüm parçalar için DimXpert işlevleri teğetlik sınırlandırmalarını destekler ve dikkate alır.
