Teknik Resimler İçinde Kırılmış Model Görünümleri

Bağımsız teknik resim görünümleri için bir modelin konfigürasyon tabanlı 3B kırılmış görünümlerini (bölünmüş görünümler olarak da adlandırılır) oluşturmak için Kırılmış Model Görünümü aracını kullanın.

Boru koparmalarını doğru şekilde tanımlamak da dahil olmak üzere, geleneksel koparma şekillerine sahip izometrik oryantasyon modelinde kırılmış görünümler oluşturabilirsiniz. Böylece, açılı parçaların ve izometrik teknik resim görünümlerinin doğru şekilde kopmasını sağlayabilirsiniz.

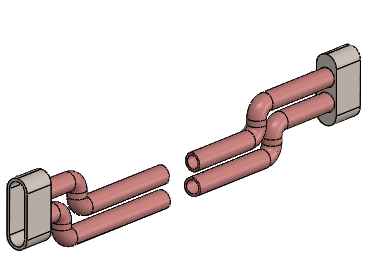

Montajda koparma

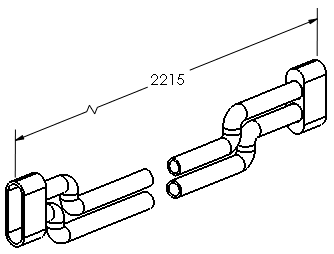

Teknik resimde koparma

Teknik resim içinde bir kırılmış model görünümü göstermek için:

  1. Model koparma görünümünü içeren bir modelin teknik resim görünümünü seçin.
  2. Aşağıdakilerden birini yapın:
    • Teknik Resim Görünümü PropertyManager'ında, Referans Konfigürasyonu altındaki Patlatılmış veya model koparma durumunda göster öğesini seçin.
    • Teknik resim görünümünü sağ tıklayın ve Özellikler'i tıklayın. İletişim kutusunda, Konfigürasyon bilgisi'nde, Patlatılmış olarak veya kırılmış model durumunda göster'i seçin ve Tamam'a tıklayın.
