Boyut Ölçümlendirmelerini ve Geometrik Toleransları Birleştirme

Boyut ölçümlendirmelerini ve geometrik toleransları birleştirmek için:

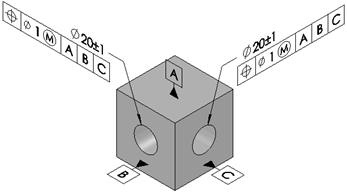

  1. Birleştirilecek boyut ölçümlendirmeleri ve geometrik toleransları olan bir model açın. Örneğin, üç ölçümlendirmeyi birleştirebilirsiniz.
  2. Ctrl + ile soldan sağa iki boyut ölçümlendirmesini seçin.
  3. Sağ tıklayın ve Ölçümlendirmeyi Birleştir öğesine tıklayın.


    Ölçümlendirmeler otomatik olarak eklenen bir örnek sayısıyla son seçilen ölçümlendirmede birleşir.
    Yalnızca geometrik toleransları birleştirirken, sağ tıklayıp Gtol'u Birleştir'e tıklayın. Geometrik toleransları birleştirirken, uygulanan semboller, toleranslar ve datumların aynı olması gerekir.
