İki Yay Arasında Ölçümlendirmeler Oluşturma

İki yay arasını ölçümlendirmek için:

  1. Akıllı Ölçümlendirme Tool_Smart_Dimensions_Relations.gif (Ölçümlendirmeler/İlişkiler araç çubuğu) veya Araçlar > Ölçümlendirme > Akıllı öğesine tıklayın.
  2. Aşağıdakilerden birini yapın:

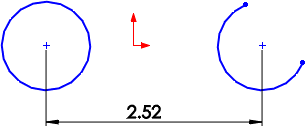

    • İlk yayın kenarını seçip ardından ikinci yayın kenarını seçin.
      • Birinci ve ikinci yay merkezleri arasına bir minimum ölçümlendirme uygular.

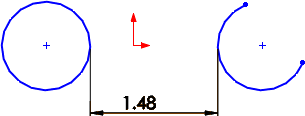

    • Shift tuşuna basıp ardından ölçümlendirmeyi iki kenarın arasına uygulamak için tıklayın.
      • Birinci ve ikinci yay kenarları arasına bir minimum ölçümlendirme uygular.

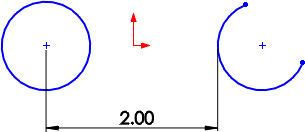

    • İlk yayın kenarını seçin, Shift tuşuna basın ve sonra da ikinci yayın kenarını seçin.
      • İlk yayın merkezi ile ikinci yayın kenarı arasına bir minimum ölçümlendirme uygular.
    Üç örnekte de uzaklığın ölçülme şeklini değiştirebileceğiniz Ölçümlendirme PropertyManager'ını açar.
