Kırılmış Model Görünümlerini Oluşturma

Parçalarda veya montajlarda kırılmış model görünümleri oluşturabilirsiniz.

1. Aşağıdakilerden birini yapın:
   • Ekle > Model Koparma Görünümü öğesine tıklayın.
   • Kırılmış Model Görünümü öğesine (SOLIDWORKS MBD araç çubuğu) tıklayın.
   • ConfigurationManager 'da, konfigürasyona sağ tıklayın ve Yeni Kırılmış Model Görünümü öğesine tıklayın.
   Grafik alanında modeli kıran iki düzlem görünür. Düzlemlerdeki tutamaçlar, modelden kesilen bölgenin boyutunu değiştirmenizi sağlar.
2. PropertyManager'da Hizalama'nın altında:
   1. Kırılma için düzlem ve rotasyon açısı seçin.
      Düzlem oryantasyonunu belirlemek için bir düzlem, düzlemsel yüz, silindirik yüz, doğrusal kenar veya eksen de seçebilirsiniz. Silindirik yüz, doğrusal kenar veya eksen seçerseniz kırılma için varsayılan düzlem silindir, doğrusal kenar veya eksene dik olur.
      Seçimlerinizin etkisini görmek için Önizleme öğesini seçin.
   2. İsterseniz kırılma düzlemlerini döndürmek için X Açısı veya Y Açısı belirleyebilirsiniz.
3. Grafik alanında, kırmızı ve yeşil düzlemleri taşıyarak kırılmanın kaldırdığı malzeme miktarını ayarlamak için tutamaçları kullanın.
   PropertyManager'da Kırılma Boyutu değerini de belirleyebilirsiniz.
4. PropertyManager'da, Kırılmış Model Adımları altında ilk kırılma adımını oluşturmak için Uygula öğesine tıklayın.
   Kopma çizgilerini yerleştirdiğiniz yerde bir kopma görünür.

   Bir kırılma adımı oluşturduktan sonra üzerine tıklayıp değiştirebilirsiniz.
5. İkinci bir kırılma adımı eklemek için Kırılmış Model Adımları altında Adım Ekle öğesine tıklayın.
6. İkinci kırılma adımının detaylarını belirtmek için 2 ile 4 arasındaki adımları tekrarlayın.
7. Kırılma çoğaltmasının stilini belirtmek için PropertyManager'da:
   1. Stiller sekmesine tıklayın.
   2. Stil altında, Zig-Zag Kırılma gibi bir stil seçin.
   3. Düz kırılma dışında bir stil seçerseniz Yöntem için aşağıdakilerden birini seçin:

      	Sürekli Yürüt	Çoğaltma modelin tamamı boyunca kesilir.
      	Bireysel Kopart	Çoğaltma her bir gövde boyunca kesilir.

      Düz kırılmalar için yöntem her zaman sürekli yürüt yöntemidir.

   4. İsterseniz Özellikler altında kırılma boşluğunun boyutunu değiştirebilirsiniz.
   5. Düzden başka bir stil seçerseniz kesme çoğaltmasının Yoğunluk ve rotasyon Açısı değerlerini değiştirebilirsiniz.
   Stil sekmesinde yaptığınız seçimler tüm kırılma adımlarına uygulanır.
8. öğesine tıklayın.

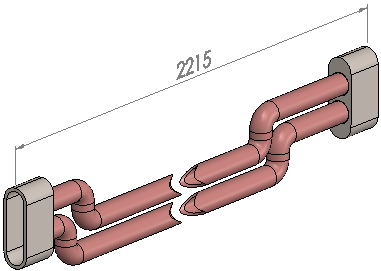

   Ölçümlendirmeler görüntüleniyorsa bu ölçümlendirmeler kırılma uygulandığında da aynı kalır.





   ConfigurationManager'a oluşturduğunuz kırılma adımı sayısını içeren Kırılmış Model Görünümün adlı yeni bir türetilmiş yapılandırma eklenir.
