Örnek - Bir Yüzeyi Yassılaştırma

Bir yüzeyi yassılaştırmak için:

  1. Açık bir parçada, Yassılaştır öğesine (Yüzeyler araç çubuğu) ya da Ekle > Yüzey > Yassılaştır'a tıklayın.
    Yassılaştırma PropertyManager görüntülenir.

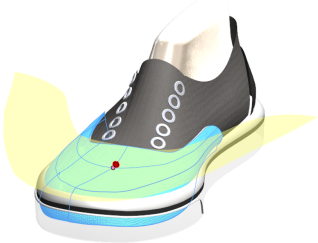

  2. Grafik alanında veya FeatureManager tasarım ağacından yüzler seçin.

  3. Sonra da bir tepe noktası seçin.

    Yassılaştırma yüzeyinin bir önizlemesi görüntülenir.

  4. PropertyManager'da, Kabartma Kesimleri'ne tıklayın.

    Yassılaştırılmış yüzeydeki gerilimi azaltmak için kesimler olarak eğriler ya da çizimler seçebilirsiniz. Bu örnekte, çizim objeleri kenara diktir.

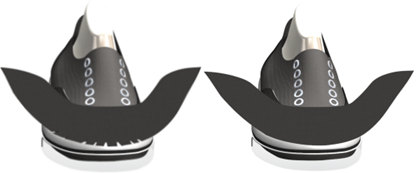

    Kabartma kesimlerini ekleyip eklememeyi de seçebilirsiniz.

  5. Yassılaştırılmış bir yüzeye, ek çizim objeleri, eğriler veya çizgiler aktarabilirsiniz. Ancak, yassılaştırılmış bir yüzey unsurundaki çizimi değiştiremezsiniz. Diğer çizimlerdeki objeleri kullanmak için Objeleri Dönüştür aracını kullanın.

  6. Bir deformasyon grafiği eklemek için grafik alanında yassılaştırılmış yüzeye sağ tıklayın ve Deformasyon Grafiği'ni seçin.
