Başarısız Montaj İlişkisi Referanslarını Global Olarak Değiştirme

Montajda birçok yerde kullanılan bir bileşende bir montaj ilişkisi referansı eksikse eksik referansı aynı anda tüm örnekler için değiştirebilirsiniz.

Montaj ilişkisi referansını, etkilenmiş birçok montaj ilişkisinden biri için değiştirdiğinizde, açılan iletişim kutusu, referansı aynı eksik referansa sahip tüm diğer montaj ilişkilerinde değiştirme seçeneği sunar.

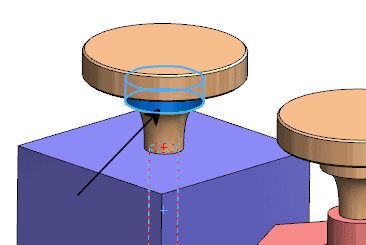

Bu örnek için bir topuzun iki örneğini içeren bir montajınız olduğunu düşünün.

Her topuz üzerindeki aynı silindirik yüzey bir bloğun eş merkezli montaj ilişkisinde kullanılır.

Daha sonra, bir meslektaşınızın topuzu değiştirdiğini ve eş merkezli montaj ilişkilerinde kullanılan silindirik yüzeyin yerini alması için döndürülmüş bir spline unsuru eklediğini düşünün.
Orijinal Topuz Değiştirilmiş Topuz




Şimdi montajı açtığınızda Sorun Ne iletişim kutusunda, iki montaj ilişkinizde (her bir topuz örneği için bir montaj ilişkisi) bir montaj ilişkisi objesinin eksik olduğu bilgisi verilir. Montaj ilişkileri FeatureManager tasarım ağacında işaretlenir.

Başarısız montaj ilişkisi referanslarını global olarak değiştirmek için:

  1. FeatureManager tasarım ağacında Montaj İlişkileri öğesini genişletin.
  2. İlk başarısız montaj ilişkisini seçin ve Montaj İlişkisi Objelerini Değiştir öğesine tıklayın.
  3. PropertyManager'da:
    1. Montaj İlişkisi Objeleri altında, eksik montaj ilişkisi objelerinden birini seçin.
    2. Yenileme Montaj İlişkisi Objesi için grafik alanında, topuzun başka bir silindirik unsurunu seçin.
    3. PropertyManager'da öğesine tıklayın.
  4. İletişim kutusunda, Evet, diğer tüm eksik montaj ilişkisi referanslarını değiştir. seçeneğine tıklayın.
    Her iki montaj ilişkisindeki eksik montaj ilişkisi referansı değiştirilir ve hata bayrakları FeatureManager tasarım ağacından kaldırılır.
