Destek Gerektiren Yüzleri Tanımlama

3B Yazdır PropertyManager'ın Önizleme sekmesi, 3B yazdırma sırasında destek gerektiren yüzleri tanımlamak için bir önizleme analizi çalıştırmanıza izin verir.

Yazıcılar, destek gerektiren yüz açıları için farklı kurallara sahiptir. Çoğu kez, bir yüzün açısı yazdırma yatağına göreceli olarak 45º'den daha fazla uzarsa yüz, 3B yazdırma sırasında destek geometrisi kullanarak desteklenmelidir.

Destek gerektiren yüzleri tanımlamak için:

  1. Dosya > 3B Yazdır seçeneğine tıklayın.
  2. PropertyManager Önizleme sekmesinde, Oluşturma Analizi altında, Destek gerektiren yüzleri göster'i seçin.
  3. Destek eşiğini tanımlamak için açıyı dikeyden ayarlayın.
    Bu, modeli yazdırırken düşmesini önlemek için üzerine destek eklemeniz gereken açıdır.
  4. Destek gereken ya da gerekmeyen yüzlerin rengini tanımlamak için:
    1. Destek yüz rengi için Rengi Düzenle'ye tıklayın.
      Kullanılacak rengi seçin ve Tamam'a tıklayın.
    2. Destek gerekmiyor için Rengi Düzenle'ye tıklayın.
      Kullanılacak rengi seçin ve Tamam'a tıklayın.

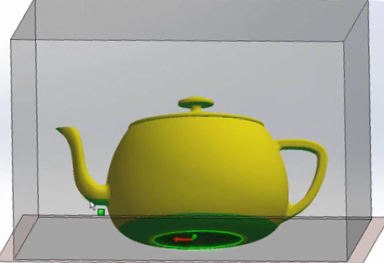

    Seçtiğiniz renkler modelde yansıtılır.

  5. Destek gereken alanları daha kolay görebileceğiniz şekilde destek gerekmeyen geometriyi şeffaf hale getirmek için Şeffaf olarak göster'e tıklayın.
  6. öğesine tıklayın.
