Kesme Listesi Sıralaması

Kesme listelerine ilişkin sıralama seçeneklerini Kesim listesi klasörünün üst düzeyinde bir kısayol menüsünden ve Belge Özellikleri sekmesinden belirleyebilirsiniz.

Aynı gövdeleri toplayabilir ve sıralamanın dışında tutulacak yüzleri ve unsurları seçebilirsiniz. Bu seçenek, bir Kesim Listesi Öğesi klasöründeki geometrik olarak aynı olan ancak farklı unsurlar tarafından oluşturulmuş tüm gövdeleri toplar. Örneğin, ekstrüzyon veya döndür unsurları tarafından oluşturulan ancak hacim olarak birbirinin aynı olan silindirler.

Kesim listesi sıralamasını kullanmak için:

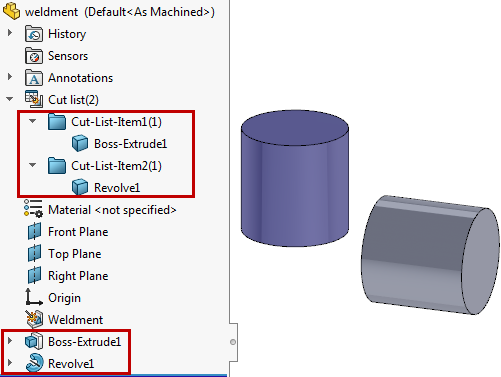

Bu modelde, Ekstrüzyon1 ve Döndür1 gövdeleri aynı hacme sahiptir ancak ayrı Kesim Listesi Öğesi klasörlerinde görünür.

Aşağıdakilerden birini yapın:

• FeatureManager tasarım ağacında, Kesim listesi klasörünün üst düzeyine sağ tıklayın ve Kesme Listesi Sıralama Seçenekleri öğesine tıklayın. Sıralama Seçenekleri altında, Aynı Gövdeleri Topla seçeneğini belirleyin ve öğesine tıklayın.
• Araçlar > Seçenekler > Belge Özellikleri > Profiller öğesine tıklayın. Kesme listesi seçenekleri altında, Aynı gövdeleri topla seçeneğini belirleyin.
  Belge Özellikleri iletişim kutusundaki Aynı gövdeleri topla seçeneğini korumak için bu seçenek işaretli olarak bir şablon oluşturun. Bu şablonla yeni profil parçaları oluşturduğunuzda, yazılım Kesim Listesi Öğesi klasörlerindeki aynı gövdeleri otomatik olarak kontrol eder.

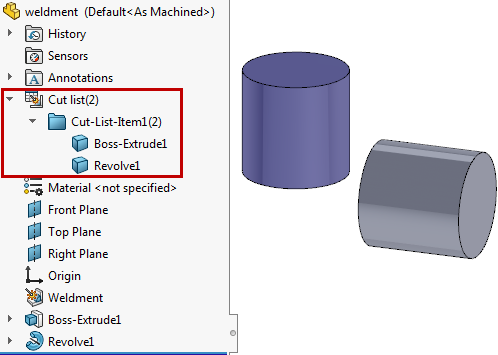

Her iki gövde de şimdi aynı Kesim Listesi Öğesi klasöründe görünür.

Dışarıda tutulacak yüzleri ve unsurları seçmek için:

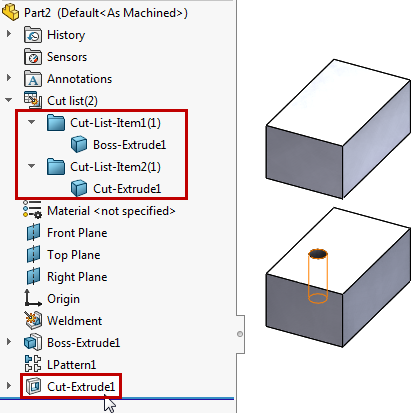

Bu modelde, LÇoğaltma1 gövdesi Yükseklik-Ekstrüzyon1 gövdesinden oluşturulmuş, daha sonra bir çoğaltma örneğine Kes-Ekstrüzyon1 eklenmiştir. Kes-Ekstrüzyon1 unsur geometrisini, kesme listesi sıralamasının dışında tutmak istersiniz.

1. FeatureManager tasarım ağacında, Kesim listesi klasörünün üst düzeyine sağ tıklayın ve Kesme Listesi Sıralama Seçenekleri öğesine tıklayın.
2. PropertyManager'daki Dışarıda Bırakılacak Yüzler/Unsurlar altında, FeatureManager tasarım ağacından Kes-Ekstrüzyon1'i seçin.
   FeatureManager tasarım ağacından unsurlar veya grafik alanındaki gövdelerden yüzler seçebilirsiniz. Bu seçenek, delikler, radyuslar ve pahlar gibi unsurları yoksayarak aynı stok malzemesinden oluşturulan gövdelerin toplanması için faydalıdır.
3. öğesine tıklayın.

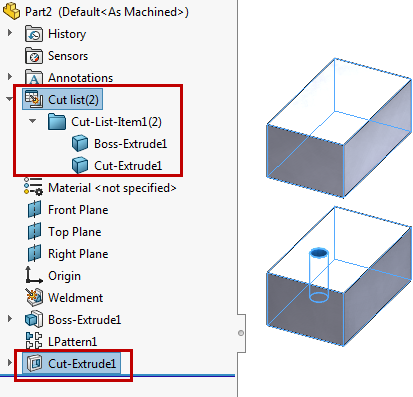

Yükseklik-Ekstrüzyon1 ve Kes-Ekstrüzyon1 gövdeleri, tek bir Kesim Listesi Öğesi klasöründe görünür. Kes-Ekstrüzyon1 unsuru geometrisi, kesme listesi sıralama sürecinde gövdeler karşılaştırılırken dışarıda tutulmuştur.
