Gerilim Sıcak Noktası tanılama aracı, modelin en yüksek gerilimleri gösteren bölgelerini tespit eder.
Statik etütler için kullanılabilir.
Sonuçlar
klasörüne sağ tıklayın ve Gerilim Sıcak Noktası Tanılamaları'na tıklayın.
İlgili alanlardaki en yüksek gerilimler, sivri köşeler, nokta yükleri veya sabit sınır koşulları gibi geometri unsurlarından kaynaklanan gerilim tekillikleriyle ilişkilendirilebilir.
Gerilim tekillikleri, özellik olarak farklıdır. Diğer bir deyişle, mesh boyutunu azalttığınızda, gerilim tekillikleri değerinin teorik sonsuzluk değerine yükseltmesini beklersiniz. Geçerli gerilim konsantrasyonu değerleri, özellik olarak yakınsaktır ve mesh hassaslaştırıldıkça sabit bir değere ulaşırlar.

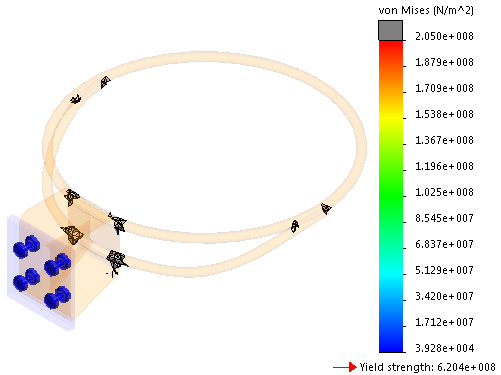

Gerilim sıcak noktaları algılandığında modelin bu alanlarını, von Mises gerilimlerinin varyasyonlarını gösteren gerilim sıcak noktası grafiğiyle görebilirsiniz. Sıcak nokta algılamasını tetikleyen eşik değerinden daha yüksek gerilim değerleri için özel bir renk (varsayılan renk gridir) belirleyebilirsiniz.
Yalnızca gerilim sıcak noktası olarak tanımlanan alanları göstermek için Gerilim Sıcak Noktası PropertyManager'ında Gerilim Sıcak Noktalarını izole et öğesine tıklayın.
