SpeedPak Geliştirmeleri

Bir SpeedPak'a referans geometrisi ve eğriler ekleyebilirsiniz. SpeedPak'a eklemek üzere herhangi bir montaj seviyesinden çizimler seçebilirsiniz.

Önceden, tüm üst düzey emilmemiş çizimler SpeedPak'a dahil ediliyordu. Hariç tutmak istediğiniz üst düzey çizimleri pasifleştirmeniz gerekirdi ve alt montajlardaki çizimleri seçemezdiniz.

Bir SpeedPak'a referans geometrisi ve çizimler eklemek için:

  1. Sürücü harfi:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\assemblies\speedpak\gearbox.sldasm dosyasını açın.

  2. ConfigurationManager sekmesinde, Varsayılan konfigürasyona sağ tıklayın ve SpeedPak Ekle seçeneğine tıklayın.
  3. Grafik alanında, Eklenecek yüzler için gösterilen dört yüzü seçin.

    Yüzlerin üçü ŞAFT - TAHRİK bileşeninde yer alır.
  4. PropertyManager'daki Ekle bölümü altında, Dahil Edilecek Referans Geometriler, Çizimler ve Eğriler öğelerine tıklayın.

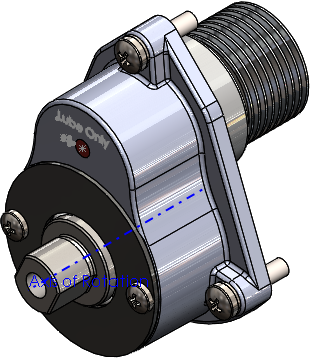

  5. Grafik alanında gösterilen Dönme Ekseni, Yalnızca Yağ metni ve Yağ Oku çizimini seçin.

  6. PropertyManager'da, Seçenekler altında Hayalet grafikleri çıkar seçeneğini belirleyin.
  7. öğesine tıklayın.
    Çizimler ve eksenler SpeedPak'a eklenir.
