Teknik Resimleri Manuel Olarak Balonlama

Teknik resimleri manuel olarak balonlama, SOLIDWORKS Inspection'ın teknik resimlere balon ekleme yöntemi üzerinde daha fazla kontrol sahibi olmanızı sağlar.

Otomatik balonlamayı seçtiğinizde yazılım, teknik resimdeki tüm karakteristikleri belirtilen sıralama düzenini kullanarak (saat yönünde veya saat yönünün tersine) balonlar.

Manuel balonlamayı seçerseniz yazılım:

  • Yalnızca tanımladığınız belirli karakteristikleri balonlar.
  • Balonları, seçiminizi yaptığınız sıralamaya göre düzenler.

Teknik resimleri manuel olarak balonlamak için:

  1. Yeni Denetleme Projesi (SOLIDWORKS Inspection CommandManager) öğesine tıklayın.
  2. Bir proje şablonu seçin.
  3. Denetleme Projesi Oluştur PropertyManager'ının Genel Ayarlar sekmesinde, Karakteristik Bilgisi altındaki Ayıklama bölümü için Manuel değerini seçin.
  4. Proje ayarlarını doğrulamak için seçeneğine tıklayın.
  5. Karakteristik Ekle (SOLIDWORKS Inspection CommandManager'ı) öğesine tıklayın.
  6. Grafik alanında, balonlanacak karakteristikleri seçmek için aşağıdaki tekniklerden birini kullanın:
    • Tek tek karakteristikleri seçin.

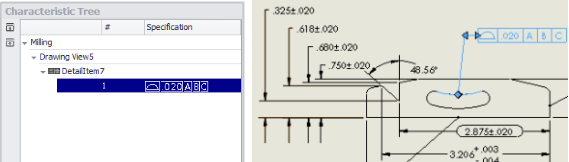

      Karakteristikler, Karakteristik Ağacı'na seçtiğiniz sırayla eklenir.

    • Bir karakteristik setini kutu seçimine yerleştirin.

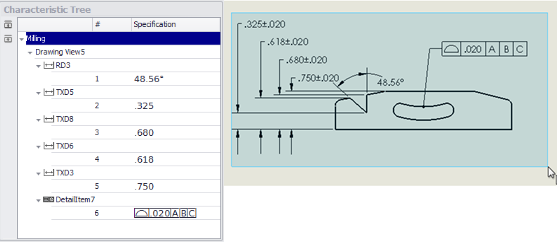

      Kutu içindeki tüm karakteristikler Karakteristik Ağacı'na eklenir.

    Bir karakteristiği kaldırmak için grafik alanında karakteristiğe tıklayın.
    Karakterlerin tamamını değil ancak büyük bir kısmını balonlamak istiyorsanız teknik resmin tamamını kutu seçimine yerleştirebilir ve daha sonra, balonlamak istemediğiniz karakteristikleri kaldırabilirsiniz.
  7. Balon Ekle/Düzenle öğesine (SOLIDWORKS Inspection CommandManager'ı) tıklayın.

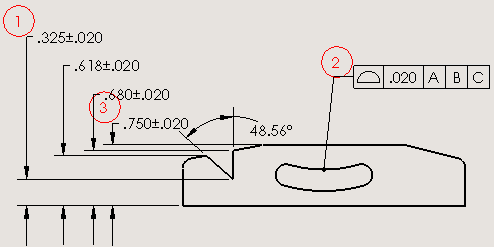

    Yazılım, karakteristikleri seçtiğiniz sırayla, seçtiğiniz karakteristikler için balonlar oluşturur.
    Bu adım Inspection Projesi Ayarları'nda Otomatik Balon seçeneğini belirlediyseniz gerekli değildir.
