Gölgeli Çizim Konturlarını Ekstrüze Etme

Gölgeli çizim konturlarını ekstrüze etmek için:

  1. Çizim modunda, Gölgeli Çizim Konturları (Çizim Araç Çubuğu) veya Araçlar > Çizim Ayarları > Gölgeli Çizim Konturları öğesine tıklayın.
    Aracı kapatmak için Gölgeli Çizim Konturları öğesini kullanın.
  2. Birden fazla alt konturu olan bir çizim oluşturun.

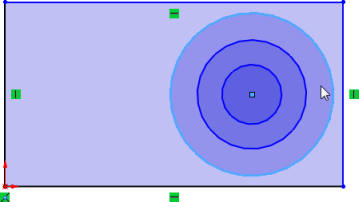

  3. Çizim objesinin herhangi bir alt konturunu tıklayıp sürükleyin.
    Çizim objesi bir bütün olarak hareket eder.

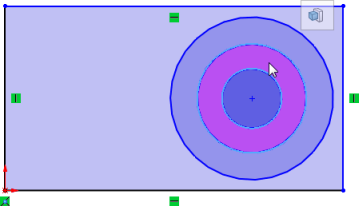

  4. Alt tuşuna basın ve gölgeli bir alana tıklayın.
    Bağlam çubuğunda, Ekstrüzyon ile Katı Oluşturma aracı görüntülenir.
  5. Ekstrüzyon ile Katı Oluşturma öğesine tıklayın.
  6. PropertyManager'ında seçenekleri ayarlayın ve öğesine tıklayın.
    Gölgeli alan ekstrüze edilir.
