销钉符号

您可为使用“异型孔向导”生成的销孔自动插入销钉符号。

1. 单击 销钉符号 （注解工具栏）或单击 插入 > 注解 > 销钉符号。
2. 在自动插入下选择针对所有暗销孔。
3. 选择工程图视图
   选定工程图视图时，销钉符号会插入视图中。
4. 单击 。
   要在插入销钉符号后将其反转，右键单击符号，然后单击反转符号。

1. 进行以下操作之一：
   • 单击 销钉符号 （注解工具栏）或 插入 > 注解 > 销钉符号，然后选择圆形边线、绘制圆圈或圆弧。
   • 选择圆形边线、绘制圆圈或圆弧，然后单击 销钉符号 或 插入 > 注 解 > 销钉符号。

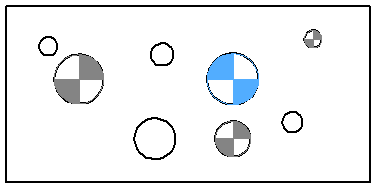

   销钉符号出现在所选孔中，销钉符号 PropertyManager 出现。 您可继续选择圆形边线或所绘制的圆或圆弧来插入额外的销钉符号。
2. 单击 。
