视图调色板

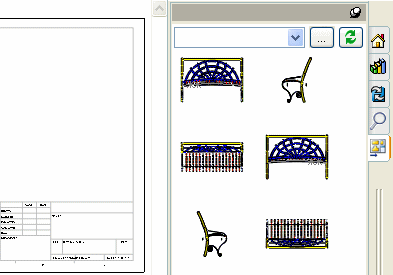

位于任务窗格中的视图调色板 可快速插入一个或多个预定义的视图到工程图中。 它包含所选模型的标准视图、注解视图、剖面视图和平板型式（钣金零件）图像。 您可以将视图拖到工程图纸来生成工程视图。 每个视图作为模型视图而生成。

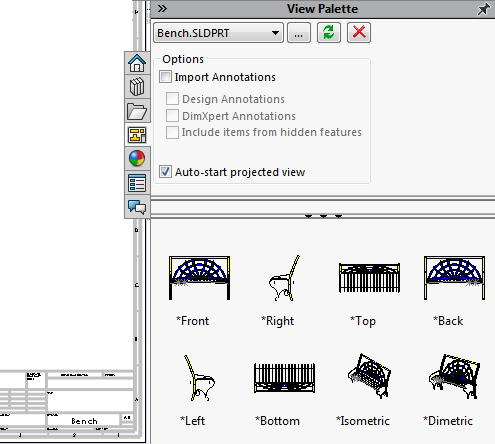

调色板视图方向基于八个标准方向（*前视、*右视、*上视、*后视、*左视、*下视、*当前视图及 *等轴测）以及零件或装配体中的任何自定义视图。在您放置了视图之后，您可折叠或从其投影视图。

当您使用视图时，视图会从调色板中移除。

执行以下操作将会增添视图调色板：

• 单击从零件/装配体制作工程图 。
• 从视图调色板浏览到文件。
• 在查看调色板中从打开的文件列表选择。
