拉伸上色草图轮廓

要拉伸上色草图轮廓：

  1. 在草图模式中，单击上色草图轮廓 （草图工具栏），或者单击 工具 > 草图设置 > 上色草图轮廓 。
    使用上色草图轮廓关闭工具。
  2. 创建具有多个子轮廓的草图。

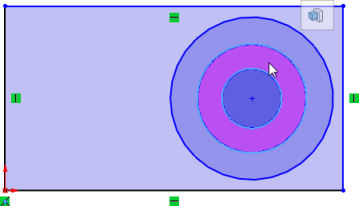

  3. 单击草图实体的任何子轮廓并将其拖动。
    整个草图实体将移动。

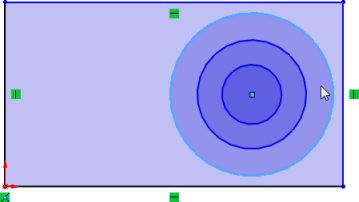

  4. 按下 Alt 的同时单击一个上色区域。
    拉伸凸台/基体 工具将出现在上下文工具栏上。
  5. 单击拉伸凸台/基体。
  6. 在 PropertyManager 中设置选项，然后单击 。
    将拉伸上色区域。
