显示曲面曲率梳形图

曲面曲率梳形图工具可在模型曲面的不同位置显示曲率梳形图。

1. 单击视图 > 显示 > 曲面曲率梳形图或单击曲面曲率梳形图 （“视图”工具栏）。
2. 要显示特定面的曲面曲率梳形图：
   1. 在显示下，单击持续。
   2. 在曲面曲率梳形图 PropertyManager 中，为面选择一个或多个模型曲面以进行分析。
   3. 在曲率显示下，单击网格预览和曲率检查梳形图。
   4. 在曲率显示下，单击曲率检查梳形图。

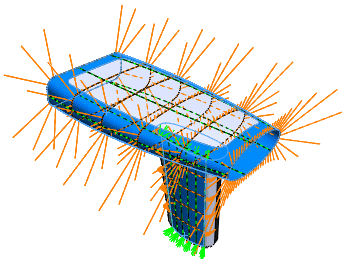

   梳形图出现在图形区域中，表示相邻面之间的曲率。



3. 要修改梳形图显示，增加或降低网格密度、比例（梳形图长度）和密度（梳形图频率）。
   您还可以为每个方向修改颜色。

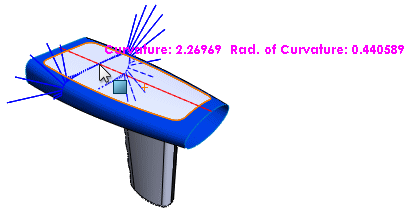

4. 要显示图形区域中特定点的曲线数据：
   1. 在显示下，选择动态。
   2. 在曲率显示下，设定比例和密度。
   3. 将鼠标移动到图形区域中的模型上。
   曲面曲率梳形图和曲率数据出现在您在图形区域中选择的位置。
