疲劳检查图解计算

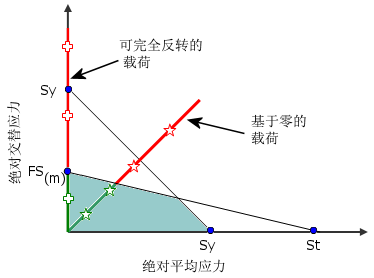

疲劳检查图解的蓝色和红色区域是根据下图确定的。对于每个节点，程序都会根据所定义的疲劳事件类型来计算交替应力和平均应力。

FS_(m) = 修改后的材料疲劳强度，Sy = 材料屈服应力，St = 材料张力强度

• 对于基于零装载的疲劳事件 ，所有点都位于 45⁰ 轴上，坐标为：

  平均应力 = 交替应力 = ½ * 最大值 [P₁ 或 (P₁-P₃)/2)]

  其中，P₁、P₂、P₃ 分别是第一、第二和第三主应力。

  在图中绿色区域有对应点的模型区域在疲劳检查图解中为蓝色，可以承受疲劳装载的影响。在图中绿色区域以外有对应点的模型区域在疲劳检查图解中为红色，容易因疲劳而致失败。

• 对于完全反转装载的疲劳事件 ，所有点都位于竖直轴（平均应力 = 0）上，交替应力 = 最大值 [P₁ 或 (P₁-P₃)/2)]。

  交替应力小于修改后的材料疲劳强度 FS_(M) 的模型区域在疲劳检查图解中为蓝色，可以承受疲劳装载的影响。 交替应力大于 FS_(M) 的模型区域在疲劳检查图解中为红色，容易因疲劳而致失败。
