图形区域

标注

标注为您使用某些工具时出现在图形区域中装满文字的方框。 您可以拖动标注并根据需要放置它们。 您可以编辑标注中显示的值以操纵载荷或边界条件的效果。

下图显示了一个标注。 您可以编辑 250 这个值来更改力。

符号

当添加载荷、夹具或其它控制时，该软件会为模型添加符号。 您可以双击这些符号以访问相应控制的 PropertyManager。 下图高亮显示了一个表示弹性支撑接头的符号。 该图还会显示表示力和螺栓接头的符号。

您可以通过右键单击 Simulation 算例树中的控制工具来隐藏或显示图形区域中的符号。 要隐藏一个操作中的所有载荷、夹具或连接，请分别用右键单击外部载荷 、夹具 或 连接 ，然后选择全部隐藏。

要一次性隐藏或显示所有 Simulation 符号，进行以下操作之一：

• 单击 隐藏/显示项目 （前导视图工具栏），并选中或清除 查看 Simulation 符号 。
• 单击视图 > 、 Simulation 符号。

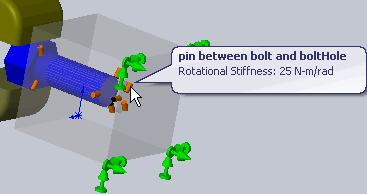

当您将指针移到 Simulation 符号上时，软件会显示特征的细节。
