生成边界框

要生成边界框：

  1. 打开 FeatureManager 设计树中包含切割清单项目的部分。

  2. 在 FeatureManager 设计树中：
    1. 如果切割清单图标是 FM_CutList_NeedsUpdate.gif，右键单击并单击 更新。
    2. 右键单击 切割清单 ，然后单击 生成边界框。
      随即为模型中的各切割清单项目创建边界框，但它们隐藏在图形区域。
    3. 展开 切割清单 。
    4. 在 切割清单项目 FM_folder.gif 中单击 边界框切割清单项目 ，然后单击 显示 。
    5. 再次单击 边界框切割清单项目 。

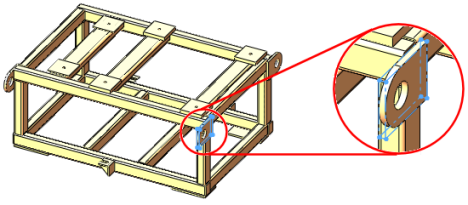

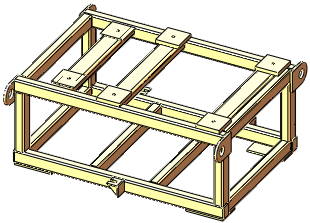

      此时出现一个边界框。
    6. 右键单击切割清单项目 FM_folder.gif，然后单击属性。
      切割清单属性 对话框显示 3D 边界框厚度、3D 边界框宽度、3D 边界框长度 和 3D 边界框体积。 如果您创建工程图，这些数值将在材料明细表中显示。
    7. 单击确定。
