生成设计算例

使用类似工作流程生成评估算例和优化算例。

1. 执行以下操作之一：
   • 单击 设计算例 （工具工具栏）。
   • 单击插入 > 设计算例 > 添加。
   • 右键单击现有设计算例选项卡，然后单击生成新设计算例。

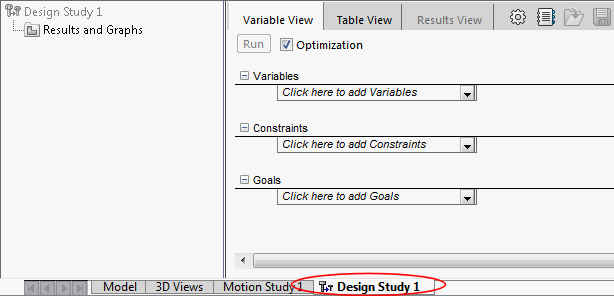

   设计算例 选项卡将显示在图形区域底部。


2. 要设定算例质量和结果文件夹等属性，请单击设计算例选项 。
3. 使用参数定义变量。
4. 使用传感器定义约束。
5. 对于优化算例，使用传感器定义目标。
6. 执行以下操作之一：
   • 对于评估算例，清除优化。
   • 对于优化算例，选择优化。
7. 单击运行。
   算例结果将显示在结果视图选项卡上。

   在结果视图选项卡上选择情形或迭代。在图形区域中，将使用该情形或迭代的值更新模型。
8. 右键单击结果和图表 ，然后单击以下选项之一：

   清理结果	删除结果但保留算例的定义。
   定义设计历史图表	相对于情形编号绘制设计变量、目标或约束的 2D 图表（如果您只定义了离散变量）。
   定义当地趋向图表	相对于设计变量绘制目标或约束的 2D 图表。如果在算例品质中设置了高品质选项，而且仅定义离散变量，则此图解不可用。
