选择要排除的面和特征

要选择要排除的面和特征：

  1. 打开模型。
    在此模型中，LPattern1 实体从凸台-拉伸 1 实体中创建，然后将切除-拉伸 1 添加到一个阵列实例。 您想要从切割清单排序中排除 切除-拉伸 1 特征几何图形。

  2. 在 FeatureManager 设计树中，右键单击切割清单 文件夹顶层，然后单击切割清单排序选项。
  3. 在 PropertyManager 中，在 要排除的面/特征下，从 FeatureManager 设计树中选择切除-拉伸 1。
    您可以从 FeatureManager 设计树中选择特征或从图形区域中的实体选择面。 此选项可用于收集相同配料材料生成的实体，方式是忽略孔、圆角及倒角的特征。
    您无法排除特定面及特征。 警告或错误信息会提醒您。

    范例：

    • 可移除整个面的倒角。
    • 压缩的特征。
    • 从草图中创建新实体的特征，比如凸台-拉伸、旋转及扫描。
    • 特定钣金特征。
  4. 单击 。

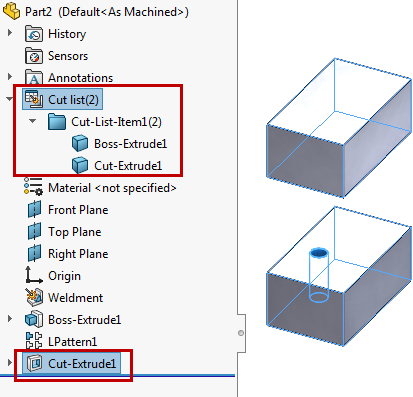

    实体凸台-拉伸 1 和切除-拉伸 1 将出现在单一切割清单项目 文件夹中。 在切割清单排序过程中对实体进行比较时，切除-拉伸 1 特征几何图形被排除。
