创建双向扫描

您可使用双向来为中间路径轮廓或整个路径在任一方向上创建扫描。

1. 在零件中，单击插入 > 凸台/基体 > 扫描。



2. 在 PropertyManager 中的轮廓和路径下，单击草图轮廓，然后执行以下操作：

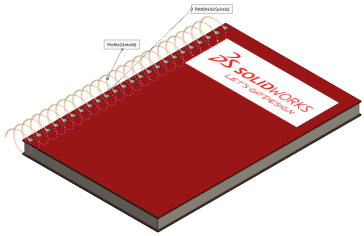

   1. 在弹出窗口 FeatureManager 设计树中，为轮廓选择 Sketch8，并为路径选择螺旋线/涡状线。

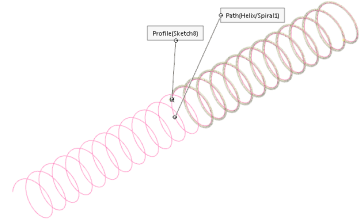

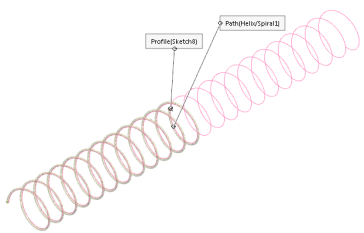

   2. 您可单击方向 1 和方向 2 来切换扫描方向。

      方向 1	方向 2

   3. 单击双向 。

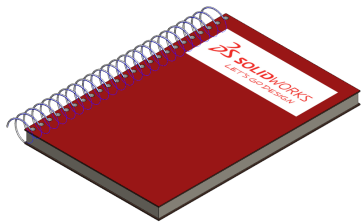

      以两个方向运行扫描。



3. 在选项下，执行以下操作：
   1. 对于轮廓方向，单击随路径变化。
   2. 对于轮廓扭转，单击自然。

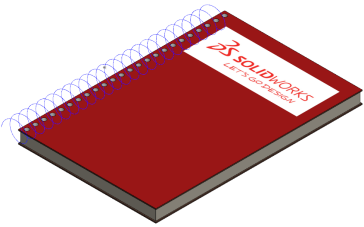

      您可单独指定扫描每端的扭转并将该扭转角度应用到整个路径。

      默认情况下，将选中显示预览和合并结果。
4. 单击 。
