创建三折弯边角释放槽

当三个折弯在一个公共点处汇合时，您可以创建边角释放槽。 将在折弯线的公共相交点处应用边角释放槽。

1. 打开驱动器盘符：\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\sheet metal\bracket.sldprt。

2. 单击边角释放槽 （钣金工具栏），或者单击插入 > 钣金 > 边角释放槽。
3. 在 PropertyManager 中：
   1. 在边角类型下，选择 3 折弯边角。
      要创建三折弯边角，模型必须具有其折弯线在一个点处汇合的三个折弯。
   2. 在边角下，单击收集所有边角。

   3. 在释放槽选项下，单击圆形 ，然后将直径设置为 4。
      三折弯边角释放槽可以具有矩形、圆形、撕裂形或完整圆形释放槽。
   4. 单击 。

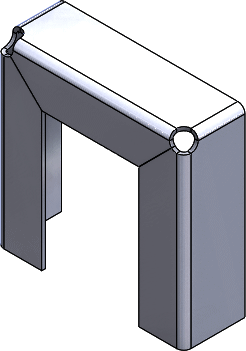

   释放槽将被添加到边角。
