螺纹工具提供了许多选项来在圆柱实体上创建螺旋线。 有时这些选项间的相互作用可能会导致一些细微的错误。 通过遵循以下准则，可以避免这些错误。
仅创建一条从原点开始的竖直中心线。
SOLIDWORKS 仅使用一条竖直中心线来定义螺纹的螺距并将忽略其他项。 如果您绘制多条中心线，则您可能难以跟踪正在使用的中心线。

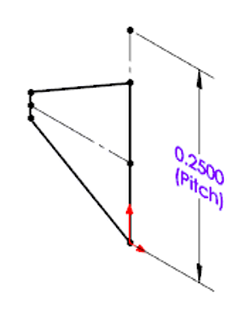

确保中心线比轮廓更长。
请确保中心线比轮廓更长。 螺距的高度必须大于圈数之间的轮廓，以确保这些圈数之间不会彼此相交。
螺距在英寸和公制单位中以不同的方式定义。
当您以英寸为单位定义螺纹时，将根据每度量单位的圈数（例如每英寸的螺纹数）定义螺距。
当您以公制单位定义螺纹时，将根据每圈的度量单位数（例如每个螺纹的毫米数）定义螺距。
如果您未创建中心线，SOLIDWORKS 会将螺距假定为模型每单位长度为一圈（例如每英寸一个螺纹或每个螺纹一毫米）。
仅在草图中创建一个闭合轮廓。
SOLIDWORKS 仅可使用一个闭合轮廓来定义螺纹。 在草图中创建多个闭合轮廓会导致错误。
|
|
| 仅允许一个闭合轮廓 |
多个轮廓无效 |
配置中仅允许具有一个活动草图。
SOLIDWORKS 将使用第一个活动草图并忽略其他项。 仅保留一个草图并抑制所有其他草图，否则您将难以跟踪用于创建螺纹的草图。
您可覆盖默认直径和螺距，但务必小心。
螺纹 PropertyManager 中包含您可覆盖默认直径和螺距的输入。 确保您的更改不会产生错误，例如由于定义了与圆柱直径不一致的螺纹直径而导致错误。 如果您导致出错，您可通过使用螺距覆盖控件来将直径和螺距还原为默认值。
不要从轮廓名称下结论。
轮廓名称代表轮廓形状，但不一定能代表其所创建的几何体。 不要假定轮廓名称能够提供螺纹最终几何体的相关信息。
使用库特征零件来创建轮廓。
从头开始创建的轮廓需要使用“库特征零件”方法来制造，或者使用 SOLIDWORKS 软件提供的轮廓入手。
螺纹轮廓的默认存储目录为 C:\ProgramData\SolidWorks\SOLIDWORKS YYYY\Thread Profiles。
务必小心空间几何关系，尤其是切除和偏移。
在更改轮廓时务必小心不要使螺纹与基础形状不一致。 例如，您的一个包含切除螺纹的轮廓可正常用于轴上，但却不能应用到孔上（您可能需要更改为孔拉伸）。 或者，您的一个轮廓可正常使用，但偏移过大而使得无法与基础轴接触。 如果您在更改偏移后收到错误消息，还原更改并尝试更小的偏移值。
|
|
| 上下关联 |
关联外 |
