變更零件的顯示設定

您可以變更零件的外觀與透明度。對於實體和曲面本體，您還可以變更其顯示模式（例如，線架構或塗彩），以及是否隱藏或顯示零件。

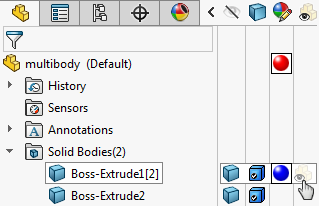

1. 按一下 FeatureManager(特徵管理員) 頂部的 。
   顯示窗格出現在 FeatureManager(特徵管理員) 的右側。


2. 在多本體零件中，要變更特定本體的顯示設定，請展開實體資料夾。
3. 透過在顯示窗格中移動游標以啟用列。
   圖面中的特徵或本體將會強調顯示。

4. 執行下列操作之一：
   • 按一下右鍵並從快顯功能表中選擇顯示設定。
   • 按一下您要變更其設定的欄。

     對於隱藏/顯示與透明度設定，按一下即可在開啟與關閉設定之間切換。

     電路板的透明度會設定為開啟。

     隱藏/顯示設定為隱藏的軟管中間列

     對於顯示模式與外觀設定，會透過快顯功能表顯示可用的設定。

     • 顯示模式設定是：
       • 線架構
       • 顯示隱藏線
       • 移除隱藏線
       • 帶邊線塗彩
       • 塗彩
       • 預設顯示在顯示模式圖示角落的核取方塊 (例如，) 表示其為預設的顯示模式。 初始顯示設定即為此模式。 在顯示窗格中選擇顯示模式可以覆寫此設定。
       您可以使用「立即檢視」工具列上的顯示樣式 快顯，來變更預設顯示模式。



       小軟管的顯示模式設定為線架構

     • 外觀設定是：
       • 外觀 - 顯示您可在其中加入和編輯外觀的外觀 PropertyManager
       • 移除外觀 - 從所選的特徵或實體中移除外觀
       • 移除來自此項目的所有零件外觀：零件名稱 - 從所有參考中移除所有外觀，包括零件階層外觀

       為大小軟管設定的外觀

       所有零件外觀均被移除
