K součásti, která není modelována s počátkem SOLIDWORKS, můžete přidat souřadný systém uživatelsky definovaný v SOLIDWORKS®. Můžete získat takové součásti z webové stránky výrobce nebo z jiných CAD systémů.
CircuitWorks™ určuje uživatelem definovaný souřadný systém jako počátek ECAD, když exportujete sestavu do CircuitWorks.
Pokud vložíte součásti bez souřadného systému definovaného uživatelem do sestavy CircuitWorks, určí CircuitWorks počátek SOLIDWORKS jako počátek ECAD.
Více informací o způsobu vložení vlastních souřadnic do součásti najdete v nápovědě SOLIDWORKS: Souřadný systém.
Když pojmenujete systém souřadnic definovaný uživatelem CWX než vložíte součást do knihovny CircuitWorks, CircuitWorks určí systém souřadnic definovaný uživatelem jako počátek ECAD a umístí správně součásti, když je vložíte do sestavy plošných spojů.
CircuitWorks interpretuje pozitivní směr Z systému souřadnic definovaného uživatelem jako kolmý k sestavě desky plošných spojů. Rovina XY představuje povrch desky a směry X a Y určují úhel, pod kterým se součást vkládá do sestavy.
Pokud chcete souřadnému systému definovanému uživatelem a přestavujícímu počátek ECAD přiřadit jiný název než CWX, klepněte na , vyberte SOLIDWORKS Export a upravte možnost Importovat a exportovat součásti týkající se tohoto souřadného systému.
Příklad: Orientace LED s definovanými souřadnicemi a bez nich

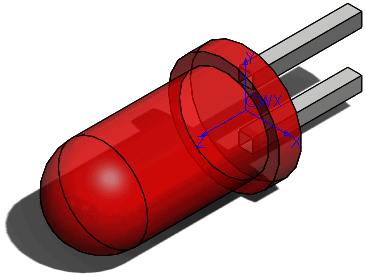

| Souřadnice externě vyrobené LED nastavují směr Z rovnoběžně k základu LED. |
|
|

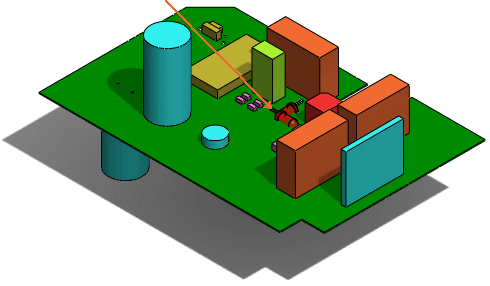

| Přidáte LED do knihovny CircuitWorks bez definice systému souřadnic s názvem CWX. Když vložíte součásti LED do sestavy desky po jejím vytvoření v CircuitWorks, budou umístěny vodorovně. |
|
|
| Než přidáte součást do knihovny CircuitWorks, přidejte do součásti LED v SOLIDWORKS souřadný systém pojmenovaný CWX. |
|
|

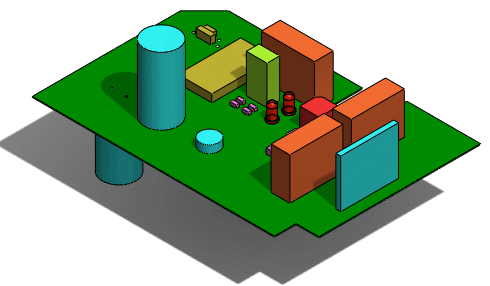

| LED jsou správně orientovány, když je vložíte do sestavy desky. |
|
