Výpočty velikosti svaru (Americká norma)

Aplikace vypočítává velikost svaru a velikost nebezpečného průřezu svaru u všech uzlů sítě na protínající se hraně ukončeného dílu na základě níže uvedeného postupu.

1. Stanovení místního souřadného systému svarového spoje u každého uzlu.
2. Stanovení tloušťky základního materiálu, t_b, jakožto tloušťky skořepiny ukončeného dílu.
3. Stanovení místa svaru, A_w, dle délky jednotky:
   • Jednostranné svary (JS): A_w = t_w, kde t_w je nebezpečný průřez svaru
   • Oboustranné svary (OS): A_w = 2 × t_w
4. Stanovení průřezového modulu svaru, S_w, dle délky jednotky:
   • Oboustranné koutové svary: S_w = t_w x t_b
   • Oboustranné drážkové svary: S_w = (4 / 3) × (t_w ³ / t_b) – 2 × t_w ² + t_w × t_b
   • Jednostranné koutové nebo drážkové svary: S_w = t_w ² / 6
5. Vypočítá složky síly a momenty místního souřadného systému svarového spoje u každého uzlu na protínající se hraně ukončeného dílu. U oboustranných svarů tyto síly vydělte 2 (výpočty platí pro jednotku délky svaru, nikoli pro jednotku délky svarového spoje).
   • F_s = Smyková síla podél místní osy U_s.
   • F_w = Smyková síla podél místní osy U_w.

   • F_j = Smyková síla podél místní osy U_j. Kladné hodnoty F_j značí, že horní plocha ukončené skořepiny je vystavena kompresi.

   • M_w = Uzlový ohybový moment okolo místní osy svaru U_w. Kladné hodnoty M_w značí, že horní plocha ukončené skořepiny je vystavena působení tažné síly.

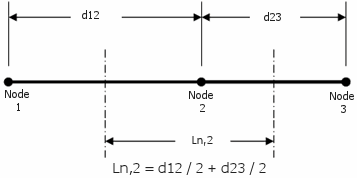

6. Uzlovou délku L_n u každého uzlu počítejte jakožto součet ½ vzdálenosti ke každému přilehlému uzlu.



7. Složky napětí počítejte na jednotku délky založené na délce každého uzlu.
   • f_s = (F_s / L_n) / A_w
   • f_w = (F_w / L_n) / A_w
   • f_j = (F_j / L_n) / A_w + ((M_w / L_n) / S_w)
8. Vypočítejte výsledné napětí na jednotku délky na svaru, f_svar:
   • f_svar = sqrt ( f_s ² + f_w ² + f_j ²)
9. Řešení požadovaného průřezu svaru, t_w, u každého uzlu na protínající se hraně ukončeného dílu pomocí nastavení f_svar = f_přípustné, kde f_přípustné je povolená mez pevnosti ve smyku elektrody.
   Povolená mez pevnosti ve smyku pro materiál elektrody se vypočítá jako: Mezní pevnost materiálu / koeficient bezpečnosti. Inženýrské projekty řízené specifickými stanovami musí odpovídat základům a normám v nich učených.
10. Vypočítejte velikost svaru s u každého uzlu na protínající se hraně ukončeného dílu:
    • Jednostranné nebo oboustranné drážkové svary: s = t_w
    • Jednostranné nebo oboustranné 45^° koutové svary: s = sqrt(2) × t_w
