Vlastnosti dokumentu - Plechové díly

Umožňuje nastavit možnosti plechových dílů. K dispozici pro všechny typy dokumentů. Možnosti se liší v závislosti na tom, zda pracujete s dílem, sestavou nebo výkresem.

Otevření dialogového okna:

S otevřeným dílem, sestavou nebo výkresem klepněte na Nástroje > Možnosti > Vlastnosti dokumentu > Plechové díly.

Ohybové čáry v rozvinutých tvarech zobrazíte jedním z následujících způsobů:

  • Klikněte na nabídku Zobrazení > Zobrazit/Skrýt > Skici.
  • Rozbalte položky Rozvinutý-tvar a Rozvinutý-tvar(n) ve stromu FeatureManager. Klikněte pravým tlačítkem na položku Ohybové-čáry a vyberte možnost Zobrazit menu_Show.gif.

Možnosti pro díly a sestavy

Zjednodušit ohyby

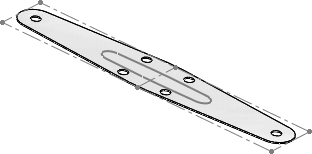

Narovná zakřivené hrany v plochém poli. Když tato možnost není vybrána, složité hrany v plochém poli zůstanou.
Zjednodušit ohybyZjednodušit ohyby
Zrušen výběr možnosti Zjednodušit ohyby
Zpracování rohu Použije vyhlazené hrany v rozvinutém tvaru.
Vytvořit více rozvinutých tvarů, kdykoliv prvek vytvoří více těl plechových dílů Pokud prvek používáte k vytvoření dalších těl v plechovém dílu, bude každé nové tělo obsahovat prvek plechového dílu a rozvinutý tvar.

Tato možnost platí pro díly vytvořené před verzí SOLIDWORKS 2013. Jinak má každé tělo vícetělového plechového dílu svůj vlastní rozvinutý tvar.
Zobrazit otvory tvarovacího nástroje při narovnání Zobrazí tvarovací nástroj a skicu jeho umístění v rozvinutém tvaru.
Zobrazit profily tvarovacího nástroje při narovnání Zobrazí skicu umístění tvarovacího nástroje v rozvinutém tvaru.
Zobrazit středy tvarovacího nástroje při narovnání Zobrazí v rozvinutém tvaru středovou značku tvarovacího nástroje v místě, kde je umístěn tvarovací nástroj.
Zobrazit v narovnaném stavu profily plechových výztuh Zobrazí profily vyztužení, když narovnáte plechový díl.

Zobrazit v narovnaném stavu středy plechových výztuh Zobrazí středové značky vyztužení, když narovnáte plechový díl.

Možnosti pro výkresy

Barvy rozvinutého tvaru Umožňuje vybrat barvy pro entity v rozvinutých tvarech. Můžete vybrat barvy pro:
  • Čáry ohybu - směr nahoru
  • Čáry ohybu - směr dolů
  • Tvarovací nástroje
  • Čáry ohybu - obruby
  • Hrany modelu
  • Barva skici rozvinutého tvaru
  • Vymezovací rámeček

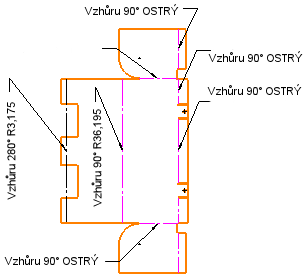

Zobrazit poznámky ohybu plechu Zobrazí poznámky ohybu plechu ve výkrese. V části Styl vyberte umístění poznámek ohybu. Další možností je kliknout pravým tlačítkem na zobrazení rozvinutého tvaru, kliknout na Vlastnosti, a vybrat nebo zrušit výběr položky Zobrazit poznámky ohybu plechu.
Pokud vyberete zobrazení nad nebo pod čárou ohybu, můžete v dokumentu výkresu přidávat odkazové čáry buď jednotlivě nebo souběžně.
Zobrazit pevnou plochu Zobrazí pevnou plochu definovanou v nabídce pevné plochy plechového dílu.
Aby bylo možné pevnou plochu zobrazit, musí rozvinutý tvar obsahovat tabulku ohybů.
Zobrazit podélný směr Zobrazí podélný směr definovaný v nabídce pevné plochy plechového dílu.
Aby bylo možné podélný směr zobrazit, musí rozvinutý tvar obsahovat tabulku ohybů.

Nová plechová těla

Můžete nastavit výchozí chování, které určuje, zda se plechové díly řídí parametry definovanými ve složce Plechové díly ve stromu FeatureManager.

Následující možnosti umožňují ovládat výchozí chování pro nově vytvořená plechová těla, bez ohledu na to, zda se definice plechových dílů řídí nastaveními složky Plechové díly, či nikoli:
  • Přepsat výchozí parametry
  • Přepsat parametry přídavků na ohyby
  • Přepsat parametry automatického odlehčení

Při vybrání tyto možnosti přepíší parametry složky Plechové díly. Ve správcích PropertyManager individuálních plechových těl jsou vybrána odpovídající zaškrtávací pole Přepsat výchozí parametry. Když nejsou vybrány žádné možnosti, jsou veškeré parametry individuálních plechových těl řízeny nastaveními ve složce Plechové díly.
