Přidání opravy do tabulky

Přidání opravy do tabulky (vložení řádku):

  1. Klepněte na levém spodním rohu aktivované tabulky oprav.

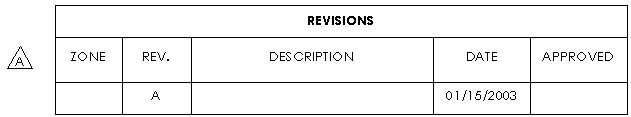

    Oprava bude přidána do tabulky s aktuálním datem. Pokud již tabulka obsahuje opravy, zobrazí se nová oprava na řádku pod poslední opravou s dalším písmenem v pořadí.

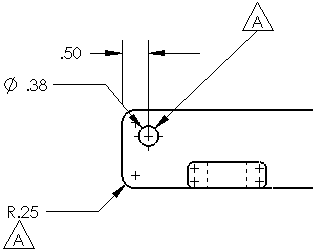

  2. Klepnutím do výkresu umístěte jednu nebo více značek opravy. Chcete-li přidat odkazovou čáru, vložte značku na vrchol, hranu nebo plochu.
    Tyto značky jsou poznámky.
    Alternativní způsob, jak vložíte řádek do tabulky oprav: klepněte pravým tlačítkem myši v tabulce oprav a vyberte možnost Opravy > Přidat opravu.

Můžete si nastavit, aby se při každém vložení řádku do tabulky revizí aktivoval nástroj Značky revizí.

V nabídce Nástroje > Možnosti > Možnosti systému > Výkresy vyberte možnost Umožnit použití značky při přidání nové opravy. Když je tato možnost aktivní, při každém vložení řádku do tabulky revizí se otevře nástroj Značky revizí, který umožní vložit výkresu značky. Pokud tato možnost zapnuta není, v novém řádku se aktivuje se sloupec Popis, kam můžete vložit text.
