Coordonnées définies par l'utilisateur pour l'orientation des composants

Vous pouvez ajouter un système de coordonnées définies par l'utilisateur de SOLIDWORKS à un composant qui n'aurait pas été modélisé à l'origine par SOLIDWORKS. Vous pouvez obtenir ces composants sur le site Web du fabricant ou d'autres systèmes CAO.

CircuitWorks attribue le système de coordonnées définies par l'utilisateur comme origine ECAD lorsque vous exportez l'assemblage vers CircuitWorks.

Si vous insérez des composants sans système de coordonnées définies par l'utilisateur dans un assemblage CircuitWorks, CircuitWorks attribue l'origine SOLIDWORKS comme origine ECAD.

Pour ajouter vos propres coordonnées à un composant, voir l'Aide de SOLIDWORKS : Systèmes de coordonnées.

Lorsque vous nommez le système de coordonnées définies par l'utilisateur CWX avant d'insérer le composant dans la bibliothèque CircuitWorks, CircuitWorks attribue le système de coordonnées définies par l'utilisateur comme origine ECAD et place correctement les composants lorsque vous les insérez dans l'assemblage de carte de circuits.

CircuitWorks interprète la direction Z positive d'un système de coordonnées définies par l'utilisateur perpendiculairement à un assemblage de carte de circuits. Le plan XY représente la surface de la carte et les directions X et Y contrôlent l'angle d'insertion dans l'assemblage.
Pour attribuer un nom autre que CWX au système de coordonnées définies par l'utilisateur représentant l'origine ECAD, cliquez sur Outils > CircuitWorks > Options CircuitWorks , sélectionnez Export SOLIDWORKS et modifiez l'option Importer et exporter les composants par rapport à ce système de coordonnées.

Exemple: Orientation d'une diode LED avec et sans coordonnées définies

Les coordonnées d'une diode LED fabriquée en externe définissent la direction Z parallèlement à la base de la LED.

Vous pouvez ajouter la LED à la bibliothèque de CircuitWorks sans définir de système de coordonnées nommé CWX. Lorsque vous insérez les composants LED dans l'assemblage de la carte après l'avoir construit dans CircuitWorks, les diodes LED sont horizontales.

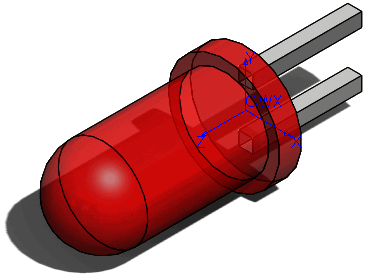

Avant d'ajouter le composant à la bibliothèque de CircuitWorks, ajoutez un système de coordonnées nommé CWX au composant LED dans SOLIDWORKS.

Les diodes LED sont correctement orientées lorsque vous les insérez dans l'assemblage de la carte.
