Pour les modèles coque, la symétrie requiert que les faces coïncidant avec les plans de symétrie ne puissent pas se déplacer dans la direction normale ni pivoter autour des deux autres directions orthogonales. Les plans de symétrie doivent être orthogonaux l'un par rapport à l'autre.
Pour les tôles métalliques, les déplacements imposés de symétrie s'appliquent sur les faces qui coïncident avec les plans de symétrie du modèle parallèlement à son épaisseur. Le plan de symétrie est toujours perpendiculaire à la surface de la coque où Symétrie est appliquée. La surface de la coque est symétrisée par rapport au plan de symétrie.
Utilisez le déplacement imposé
Symétrie sous
Avancé dans le PropertyManager
Déplacement imposé pour appliquer un déplacement imposé de symétrie aux faces ou aux arêtes de coque. Les arêtes de coque doivent être planes. Les faces de coque doivent être situées sur les plans orthogonaux de la symétrie.
La symétrie nécessite que la géométrie, les déplacements imposés, les chargements et les propriétés du matériau soient symétriques. De manière générale, l'utilisation de la symétrie n'est pas recommandée pour les études de flambage et de fréquence.
Les exemples ci-dessous expliquent comment s'appliquent les déplacements imposés de symétrie aux différentes géométries :
Tôles maillées avec des éléments coques
Symétrie plane
Ce modèle est symétrique par rapport à deux plans. Vous pouvez analyser un quart du modèle. Le déplacement imposé Symétrie applique automatiquement les conditions de translation et de rotation aux faces sélectionnées. Les faces doivent être orthogonales l’une par rapport à l’autre.
Symétrie axiale
Ce modèle est axisymétrique. Vous pouvez analyser une moitié ou un quart du modèle. Le déplacement imposé Symétrie applique automatiquement les conditions de translation et de rotation aux faces sélectionnées.
Surfaces
Symétrie plane
Ce modèle de surface est symétrique par rapport à deux plans. Vous pouvez analyser un quart du modèle. Appliquez un déplacement imposé Symétrie aux arêtes de coque. Les arêtes sélectionnées doivent être orthogonales l’une par rapport à l’autre.
Le plan de symétrie est toujours perpendiculaire à la surface plane à laquelle l'arête sélectionnée appartient. La surface de la coque est symétrisée par rapport au plan de symétrie.

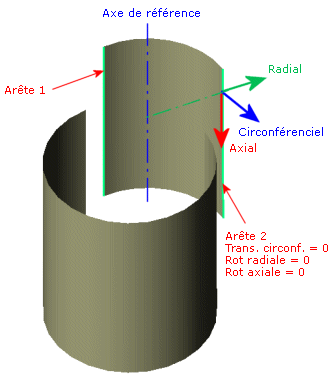

Symétrie axiale
Ce modèle de surface est axisymétrique. Vous pouvez analyser une moitié ou un quart du modèle. Appliquez un déplacement imposé Symétrie aux arêtes de coque.
