Outils du MotionManager

Le tableau suivant décrit les outils disponibles dans les études de mouvement. Un X dans une colonne indique que l'outil est disponible pour ce type d'étude de mouvement.

Outil Fonction Animation Mouvement standard Analyse de mouvement
Calculer. Calcule la simulation en cours. Si vous modifiez la simulation, elle doit être recalculée avant la relecture. X X X
Lecture du début. Réinitialise les composants et lit la simulation. A utiliser une fois la simulation calculée. X X X
Lecture. Lit la simulation en commençant à l'emplacement actuel de la barre de temps. X X X
Arrêter. X X X
  Mode de lectureMode de lecture X X X
Normal. Lecture du début à la fin, une fois. X X X
En continu. Lecture en boucle. X X X
Va-et-vient. Lecture en continu, du début à la fin, puis de la fin au début. X X X
Enregistrer l'animation X X X
Assistant d'animation X X X
Clé automatique . Cliquez sur cette option pour automatiquement placer une nouvelle clé lorsque vous déplacez ou modifiez des composants. Cliquez à nouveau pour la désactiver. X
Ajouter/Mettre à jour une clé. Cliquez pour ajouter une nouvelle clé ou actualiser les propriétés d'une clé existante. X X X

Eléments de mouvement

Outil Fonction Animation Mouvement standard Analyse de mouvement
Moteur X X X, avec les expressions
Ressort   X (linéaire uniquement) X
Amortisseur     X
Force     X
Tool_3DContact.gif Contact   X X
Gravité   X X
Résultats et graphes     X
Propriétés de l'étude de mouvement X X X

Analyse statique

Outil Fonction Animation Mouvement standard Analyse de mouvement
Définition de la simulation     X, avec SOLIDWORKS Simulation
Calcul des résultats de la simulation     X, avec SOLIDWORKS Simulation




Tracé des contraintes, Tracé de déformée, Tracé du coefficient de sécurité     X, avec SOLIDWORKS Simulation

Vues

Outil Fonction Animation Mouvement standard Analyse de mouvement
Vue séquentielle des mouvements . Passe du chronogramme à une vue séquentielle des mouvements.     X, avec SOLIDWORKS Simulation Professional
Chronogramme. Passe d'une vue séquentielle des mouvements au chronogramme.     X, avec SOLIDWORKS Simulation Professional

Filtres

Outil Fonction Animation Mouvement standard Analyse de mouvement
Aucun filtre X X X
Filtre des objets animés X X X
Filtre des objets pilotants X X X
Filtre des objets sélectionnés X X X
Filtre des résultats     X

Outils de zoom

Outil Fonction Animation Mouvement standard Analyse de mouvement
Zoom avant. Agrandissez la taille du chronogramme pour permettre un positionnement plus précis des clés et de la barre de temps. X X X
Zoom au mieux. Change l'échelle du chronogramme. X X X
Zoom arrière. Réduisez la taille du chronogramme pour afficher un intervalle de temps plus grand dans la fenêtre. X X X
Rassembler le MotionManager X X X
Développer le MotionManager X X X

A propos des modes de lecture

Le mode de lecture de l'étude de mouvement détermine si la simulation du mouvement s'exécute une fois, se répète ou tourne sans cesse en boucle.

Vous pouvez exécuter trois modes de lecture dans une étude de mouvement :
  • Normal , pour lire une fois la simulation de mouvement
  • En continu , pour répéter sans cesse la simulation de mouvement du début à la fin
  • Va-et-vient , pour lire la simulation de mouvement jusqu'à la fin et inverser le mouvement pour revenir au début dans une boucle continue.

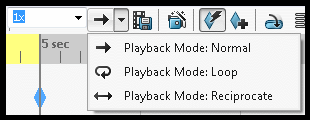

playbackmode.gifVous pouvez accéder à la liste des modes de lecture dans la barre d'outils MotionManager, à gauche de l'outil Enregistrer l'animation .
