Commentaires

Vous pouvez ajouter des commentaires textuels aux objets dans l'arbre de création FeatureManager (assemblages, composants, fonctions, esquisses, etc.) à la manière de notes Post-It®. Vous pouvez inclure une indication de la date et de l'heure dans les commentaires textuels.

Lorsque vous ajoutez un premier commentaire à un document, un dossier Commentaires est créé dans l'arbre de création FeatureManager. Les commentaires s'affichent dans des info-bulles, à la fois dans le dossier Commentaires et sur l'objet concerné dans l'arbre de création FeatureManager.

Vous ne pouvez ajouter qu'un seul commentaire par objet.

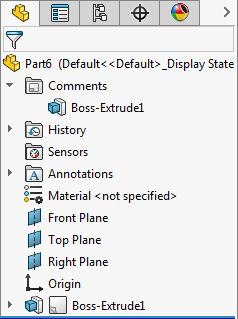

Commentaire dans l'arbre de création FeatureManager

  • Vous pouvez ajouter des commentaires à presque tous les nœuds dans l'arbre de création FeatureManager. Les commentaires s'étendent aux nœuds suivants :
    • Contraintes (tous les types)
    • Dossier de contrainte ou groupe de contraintes
    • Dossiers
    • Capteurs
    • Matériau
    • Vues d'annotations
    • Cartouches
    • Dossier Corps volumiques
    • Dossier Corps surfaciques
    • Nœuds de tôlerie
    • Références de contrainte
  • Pour localiser plus facilement des commentaires, vous pouvez activer les indicateurs de commentaire.
  • Vous pouvez ajouter des commentaires autonomes qui ne sont pas associés à une fonction ou à un nœud dans l'arbre de création FeatureManager.
  • Lorsque vous créez ou éditez un commentaire, vous pouvez attacher une image ou une capture d'écran du modèle.
  • Vous pouvez afficher les commentaires de fonction dans le PropertyManager.
  • Lorsque vous ajoutez un commentaire à une fonction, un horodatage est automatiquement ajouté au commentaire.
  • Vous pouvez afficher tous les commentaires dans une boîte de dialogue et exporter les commentaires vers un document Microsoft Word.
Le ConfigurationManager présente également un comportement similaire pour les commentaires.

Ajout d'un commentaire

Pour ajouter un commentaire:

  1. A l'aide du bouton droit de la souris, cliquez sur un objet dans l'arbre de création FeatureManager et sélectionnez Commentaire > Ajouter un commentaire .
  2. Tapez le texte dans la boîte de message. Cliquez sur Horodatage pour ajouter la date et l'heure actuelles.
  3. Cliquez sur Enregistrer et fermer.

Ajout de commentaires autonomes

Vous pouvez ajouter des commentaires autonomes qui ne sont pas associés à une fonction ou à un nœud dans l'arbre de création FeatureManager.

Pour ajouter des commentaires autonomes :

  1. Cliquez sur Ajouter un commentaire (barre d'outils Standard).
  2. Dans la zone Commentaire, saisissez le commentaire et cliquez sur Enregistrer et fermer.
    Le commentaire autonome est ajouté dans le dossier Commentaires dans l'arbre de création FeatureManager.
    Vous pouvez également cliquer à l'aide du bouton droit de la souris sur le dossier Commentaires et cliquer sur Ajouter un commentaire pour ajouter un commentaire autonome.

Activation des indicateurs de commentaire

Vous pouvez activer les indicateurs de commentaire dans l'écran de l'arbre de création FeatureManager pour localiser plus facilement les commentaires.

Pour activer des indicateurs de commentaire :

  1. Dans l'arbre de création FeatureManager, cliquez à l'aide du bouton droit de la souris sur le nœud supérieur.
  2. Cliquez sur Affichage de l'arbre > Afficher l'indicateur de commentaire .
    Des indicateurs visuels s'affichent dans l'arbre de création FeatureManager pour indiquer si un commentaire existe.



Edition d'un commentaire

Pour éditer un commentaire:

  1. A l'aide du bouton droit de la souris, cliquez sur un objet doté d'un commentaire dans l'arbre de création FeatureManager et sélectionnez Commentaire > Editer un commentaire .
  2. Editer le commentaire, puis cliquez sur Enregistrer et fermer.

Suppression des commentaires

Pour supprimer un commentaire:

A l'aide du bouton droit de la souris, cliquez sur un objet doté d'un commentaire dans l'arbre de création FeatureManager et sélectionnez Commentaire > Supprimer le commentaire, puis cliquez sur Oui pour confirmer.

Ajout d'images et de captures d'écran aux commentaires

Vous pouvez ajouter des images et des captures d'écran aux commentaires. Lorsque vous ajoutez un commentaire à une fonction, un horodatage est automatiquement ajouté au commentaire.

Pour ajouter des images et des captures d'écran aux commentaires :

  1. Cliquez sur Ajouter un commentaire (barre d'outils Standard).
  2. Dans la zone Commentaire, cliquez sur l'une des options suivantes ou les deux :
    • Insérer une image . Permet de rechercher une image et de l'ajouter dans le commentaire avec un aperçu.
    • Insérer une capture d'écran . Ajoute une image de la zone graphique dans le commentaire avec un aperçu.
  3. Cliquez sur Enregistrer et fermer.

Affichage et modification des commentaires dans les PropertyManager

Vous pouvez afficher et modifier les commentaires d'une fonction dans les PropertyManager.

Pour afficher et modifier les commentaires dans les PropertyManager :

  1. Cliquez sur Outils > Options > Options du système > Collaboration.
  2. Dans la boîte de dialogue, sélectionnez Afficher les commentaires dans PropertyManager.
  3. Dans la zone graphique, sélectionnez une fonction à laquelle est associé un commentaire et cliquez sur Éditer la fonction .
  4. Dans le PropertyManager, sous Commentaires, cliquez sur Édition.
  5. Modifiez le commentaire et cliquez sur Enregistrer et fermer.
  6. Cliquez sur .
