Utilisez l'outil Bordure automatique pour contrôler les zones et les bordures d'une feuille de mise en plan.
Pour afficher le PropertyManager Bordure automatique :
- Dans une mise en plan, cliquez sur Editer le fond de plan
(Fond de plan barre d'outils).
- Cliquez sur Bordure automatique
(barre d'outils Fond de plan).
Page 1 de 3
Utilisez cette page pour supprimer des entités d'esquisse et des annotations du fond de plan. Par exemple, vous pouvez supprimer les entités de format existantes avant de créer une nouvelle bordure intelligente.
Supprimer la liste
Sur la feuille de mise en plan, sélectionnez des entités d'esquisse et des annotations à supprimer. Les objets sont supprimés lorsque vous cliquez sur
.
Page 2 de 3
Utilisez cette page pour définir des marges, des bordures et des zones.
Taille de la zone
|
Distribution
|
|
|
| |
50 mm du centre
|
Définit la taille de la zone sur 50 mm et centre les zones sur la marge ou la feuille, selon la sélection de Région. |
| |
Dimensionné de manière égale
|
Répartit de manière égale la taille de la zone en fonction des valeurs des Lignes et Colonnes et centre sur la marge ou la feuille, selon la sélection de Région. |
|
Région
|
|
|
| |
Marges
|
Centre les zones sur la marge. |
| |
Feuille
|
Centre les zones sur la feuille. |
Marges
| Définit les valeurs de Gauche, Droite, Haut et Bas. |
Lorsque vous définissez la Région sur Marges, ces valeurs spécifiées déplacent le paramètre de zone. Cet exemple indique une augmentation des valeurs de Gauche et Dessus.
|
|
Epaisseur de ligne de la bordure
|
|
|
Style de ligne de la bordure
|
|
|
Bordure à ligne double
|
Affiche les lignes du bord extérieur.
|
Bordure indépendante
Fractionne la relation entre la bordure et les marges, mais conserve toujours une relation par rapport aux tailles de zone.
|
Bordure
|
Définit les valeurs de Gauche, Droite, Haut et Bas. |
Mise en forme de zone
|
Séparateurs de zones
|
Afficher les séparateurs de zones
|
Affiche les séparateurs de zone.
|
| |
Style de ligne
|
Définit le style. |
| |
Epaisseur de ligne
|
Définit l'épaisseur. Vous pouvez également sélectionner Taille personnalisée et entrer une épaisseur. |
| |
 Longueur |
Définit la longueur du séparateur de zone.
|
|
Séparateur de zone centrale
|
|
|
| |
Longueur extérieure |

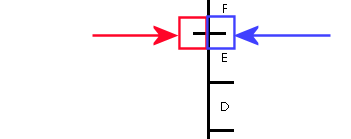

Définit la longueur du séparateur de zone centrale externe. Dans cet exemple, le séparateur de zone centrale externe se trouve dans la case bleue. |
| |
 Longueur intérieure |
Définit la longueur du séparateur de zone centrale interne. Dans cet exemple, le séparateur de zone centrale interne se trouve dans la case rouge. |
|
Labels de zones
|
|
|
| |
Afficher les colonnes
|
Affiche les labels de colonnes. |
| |
Afficher les lignes
|
Affiche les labels de ligne. |
| |
Décalage du label à partir de la bordure
|
Définit le décalage entre le label et la bordure. |
| |
Utiliser la police \ndu document
|
|
Couche
|
Couche
|
Dans les mises en plan avec des calques nommés, sélectionnez un calque.
|
Page 3 de 3
Utilisez cette page pour définir des zones de masque de marge pour les labels et les séparateurs de zone qui fournissent un emplacement pratique pour des notes.
Masque de marge
|
Ajouter un masque de marge |
Insère une zone de masque de marge que vous pouvez redimensionner et faire glisser sur des labels de vue et des séparateurs de zone pour les masquer. |
