Exemple : sélection de l'ordre des pièces

TolAnalyst permet de construire des assemblages à partir d'une pièce de base. Vous ajoutez ensuite les autres pièces une à la fois jusqu'à ce que l'assemblage soit complété. Cette méthode est similaire à celle utilisée pour monter la plupart des assemblages en production.

Utilisez le PropertyManager Séquence d'assemblage pour régler la séquence d'assemblage utilisée par TolAnalyst. L'ordre dans lequel vous assemblez les pièces peut influer sur les relations entre les fonctions dans l'assemblage complété. Vous pouvez créer un ensemble d'études pour un assemblage afin de déterminer l'ordre qui assurera le résultat souhaité et de voir s'il est nécessaire d'utiliser des dispositifs de fixation.

Dans cet assemblage, la plaque du dessus positionne et supporte l'assemblage d'arbre. Elle est fixée sur la pièce de base en forme de "L" à l'aide d'une goupille montée à la presse de couleur verte.



Vous pouvez créer des études pour déterminer les tolérances requises pour maintenir l'alignement entre les alésages des bagues intérieures, afin que l'arbre puisse pivoter sans blocage.

  Séquence d'assemblage - Scénario 1 :
1. Equerre en forme de "L"
2. Plaque du dessus
3. Goupille
4. Bagues intérieures



5. Arbre

Etant donné cette séquence d'assemblage, vous pouvez évaluer le décalage potentiel (coaxialité) des alésages des bagues intérieures pour assurer un alignement correct.

Si les tolérances requises pour le scénario ci-dessus sont trop coûteuses en termes de fabrication, vous pouvez effectuer une seconde étude en considérant une séquence d'assemblage différente, dans laquelle la plaque du dessus est utilisée pour supporter l'assemblage d'arbre uniquement.

  Séquence d'assemblage - Scénario 2 :
1. Equerre en forme de "L"
2. Bague intérieure inférieure

3. Arbre
4. Bague intérieure supérieure

5. Plaque du dessus (que vous pouvez contraindre directement à l'arbre et à la bague intérieure).
6. Goupille

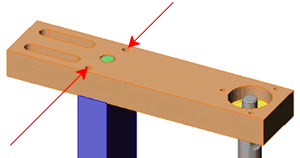

  La mesure prise dans cette étude correspond à l'alignement entre les perçages dans lesquels se loge la goupille.

Il se peut que cette étude aussi, à l'instar de la première, s'avère trop coûteuse et impossible à réaliser. Cependant, vous pouvez en utiliser les résultats pour déterminer la longueur d'une rainure qui peut être utilisée à la place du perçage de la plaque du dessus.
