eDrawings
est pris en charge sur le système d'exploitation Macintosh. Vous pouvez ouvrir des fichiers DXF/DWG, SOLIDWORKS et eDrawings.
Le logiciel eDrawings pour le système d'exploitation Mac (eDrawings pour Mac) offre la plupart des fonctionnalités de la version Windows, notamment l'animation, les mesures et l'impression. eDrawings pour Mac est pris en charge en anglais, français, allemand et japonais.
L'ouverture de fichiers révisables active les outils d'eDrawings Professional (marquage, déplacement, coupe transversale, etc.). Il n'existe cependant aucune version d'eDrawings Professional pour Mac.

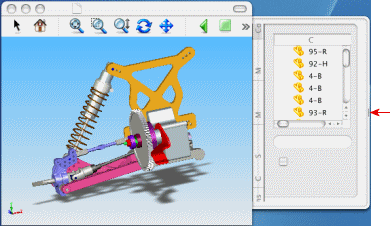

L'interface utilisateur est similaire à la version Windows, à quelques exceptions près:
- Certains outils pour lesquels il existe des boutons dans Windows sont uniquement accessibles par le menu.
- L'eDrawings Manager ne s'ouvre pas dans la fenêtre graphique. Faites glisser un bouton en regard de la fenêtre graphique pour développer l'eDrawings Manager.
- Pour personnaliser les barres d'outils, cliquez à l'aide du bouton droit de la souris dans la zone des barres d'outils et sélectionnez Personnaliser les barres d'outils.
- Les états d'affichage qui sont liés aux configurations restent liés; vous ne pouvez pas désactiver le lien entre les deux dans l'interface Macintosh.
Fonctionnalités disponibles sur Macintosh uniquement
- Spotlight importer (case de recherche dans le coin supérieur droit de la fenêtre d'analyse). Recherche tous les fichiers eDrawings qui contiennent un composant, une configuration, un nom de feuille ou un élément de marquage spécifique.
- Faire glisser un fichier eDrawings vers un autre document (tel qu'un fichier texte) ou vers le Presse-papiers.
- Transparence avec la roulette de la souris. Rend l'eDrawings Viewer transparent pour vous permettre de voir ce qu'il y a derrière. Appuyez sur Ctrl+Alt/Option et faites tourner la roulette de la souris.
- Ouvrir un fichier de marquage en le faisant glisser dans l'eDrawings Viewer.
- Possibilité d'Enregistrer sous les types d'images suivants : SGI, Photoshop, PNG, MacPaint, TGA et QuickTime.
- Options d'impression améliorées: Enregistrer au format PDF, Fax.
- Activer ou désactiver l'affichage des réflexions du modèle. Dans la boîte de dialogue Options, onglet Général, activez ou désactivez Afficher les réflexions.
- Apparence Macintosh. Fenêtre tiroir, barre d'outils, boutons, etc.
Fonctionnalités non prises en charge sur Macintosh
- Outils des fichiers de simulation. Les fichiers de simulation peuvent être affichés, mais les outils comme Maillage, Légende, etc. ne sont pas disponibles.
- Incorporable en tant que contrôle du navigateur.
- Licence (version professionnelle).
- Images OLE dans les fichiers natifs SOLIDWORKS et DXF/DWG.
- Outil Vue d'ensemble.
- Définition d'un mot de passe.
- Fichiers DWG protégés par un mot de passe.
- Journal des performances.
- Enregistrer en tant que STL.
- Enregistrer et Envoyer en tant fichier exe, HTML ou zip.
- Recherche dans l'aide.
- Possibilité de désactiver les liens entre les états d'affichage et les configurations.
