Vous pouvez afficher les vues de mise en plan du modèle, associées au modèle et prédéfinies en tant que vues symétriques sans créer les composants symétriques. Les vues projetées et les autres vues dérivées utilisent l'état de symétrie de leur vue parente.
|

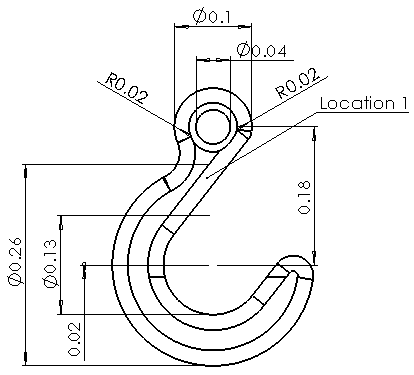

| Vue d'origine |
|

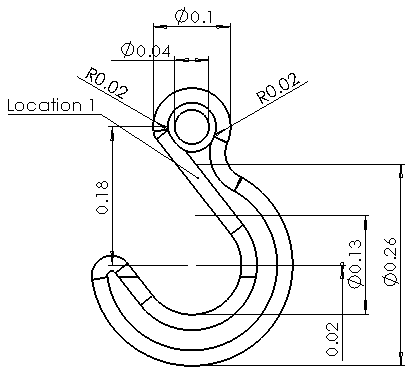

| Vue symétrique |
Pour effectuer une symétrie des vues de mise en plan :
- Dans une mise en plan, sélectionnez une vue de mise en plan (modèle, relative au modèle ou prédéfinie).
- Dans le PropertyManager, sous Orientation, sélectionnez Vue symétrique.
- Sous Vue symétrique, sélectionnez Horizontal ou Vertical.
- Cliquez sur
.
