Beschriften einer Neigung in einer Zeichnung

Sie können Neigungen in Rohrzeichnungen beschriften, indem Sie „Neigung“ als benutzerdefinierte Eigenschaft der Stückliste hinzufügen.

Beschriften von Neigungen in Zeichnungen:

  1. Klicken Sie von einer Rohrzeichnung aus mit der rechten Maustaste auf die Stückliste, und wählen Sie Einfügen > Spalte aus.
  2. Wählen Sie im Dialogfeld Spaltentyp die Option Neigung für Eigenschaftsname aus.

    Eine Spalte für Neigung wird der Stückliste hinzugefügt. Rohrsegmente, die Neigungen enthalten, werden in der Stückliste aufgelistet.

    Wenn Sie eine benutzerdefinierte Stücklistenvorlage verwenden, müssen Sie „Neigung“ als benutzerdefinierte Eigenschaft hinzufügen. Siehe SOLIDWORKS Hilfe: Stückliste - Benutzerdefinierte Eigenschaften.
  3. Klicken Sie mit der rechten Maustaste in der Zeichenansicht, und wählen Sie Beschriftungen > Rohrneigung aus.
  4. Klicken Sie auf Rohrneigung, und wählen Sie eine der folgenden Neigungswinkelbeschriftungen aus:
    • Nach oben...
    • Nach unten...
    • Unten umkehren...
    • Oben umkehren...

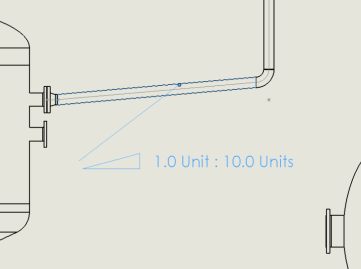

In der Rohrzeichnung werden die Neigungsbeschriftungen angezeigt und die Neigungen in der Stückliste aufgeführt.

slope_annotation
