Mit Hilfe des Kontextmenüs können Sie die Ausrichtung von Bemaßungen ändern.
Klicken Sie mit der rechten Maustaste auf eine Bemaßung und wählen Sie Beschriftungsansicht auswählen aus. Wählen Sie dann im Kontextmenü eine neue Ansicht aus.
Optionen:
- Eine bestimmte Beschriftungsansicht.
- Nichtzugewiesene Elemente. Siehe 3D-Beschriftungen.
- Nach Auswahl (bei Form- und Lagetoleranzen, die planaren Oberflächen oder Oberflächen mit Konturen angefügt sind). Zeigt den PropertyManager Beschriftung ausrichten an. Wählen Sie eine Ebene oder planare Fläche aus, und klicken Sie auf
.

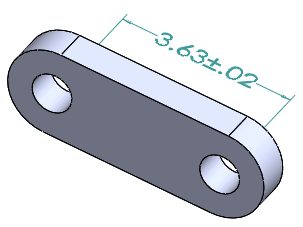

In diesem Beispiel wählen Sie im Kontextmenü die Option
Vorderseite, um die Bemaßung auf der Beschriftungsansicht „Vorderseite“ zu platzieren.
Die Bemaßung muss parallel zur entsprechenden Ebene ausgerichtet werden können.
Sie können Beschriftungen auch mit der Option Beschriftungen bearbeiten von unterschiedlichen Ebenen und Ausrichtungen in eine einzelne Beschriftungsansicht verschieben.
