Lineares Bezugshinweismuster

Sie können Bezugshinweise in linearen Mustern in Zeichnungen anzeigen.

Erstellen eines linearen Bezugshinweismusters:

  1. Wählen Sie den Bezugshinweis aus.
  2. Lineares BezugshinweismusterLineares Bezugshinweismuster (Beschriftungs-Symbolleiste) oder Einfügen > Beschriftungen > Lineares Bezugshinweismuster.
  3. Führen Sie im PropertyManager unter Richtung 1 folgende Schritte aus:
    • Legen Sie den Abstand dim_lin_d1.png zwischen den Bezugshinweisen fest. Sie können den Abstand auch im Grafikbereich festlegen.
    • Setzen Sie Anzahl der referenzierten Kopien pattern_linear_count.png auf die Gesamtanzahl der zu erstellenden Bezugshinweise. Sie können die Anzahl der referenzierten Kopien auch im Grafikbereich festlegen.
    • Setzen Sie Winkel dim_ang_01.png auf die Winkelrichtung von der Horizontalen (X-Achse). Wenn Sie das Muster z. B. entlang einer 45º-Linie erstellen und beim Bezugshinweis beginnen möchten, setzen Sie den Winkel auf 45.
    • Klicken Sie auf Richtung umkehren , um das Muster entlang der Verlängerung der Linie zu erstellen. Wenn Sie z. B. den Winkel auf 45 setzen, wird das Muster beginnend beim Bezugshinweis entlang einer 225º-Linie erstellt, wenn Sie auf Richtung umkehren klicken. Wenn Sie auf Richtung umkehren klicken, wird der Wert von Winkels aktualisiert. Sie können die Richtung auch im Grafikbereich umkehren, indem Sie auf den Griff klicken.
      Sie können den Abstand und den Winkel des Musters im Grafikbereich ändern, indem Sie den Auswahlpunkt ziehen .
  4. Wiederholen Sie Schritt 4 für Richtung 2.
    Die Richtung 2 wird aktiviert, wenn die Anzahl der referenzierten Kopien größer als 1 ist.
  5. Klicken Sie auf .

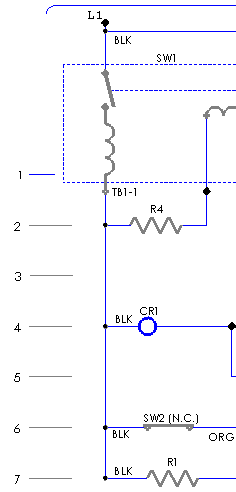

    Erster Bezugshinweis Erstellung eines linearen Bezugshinweismusters

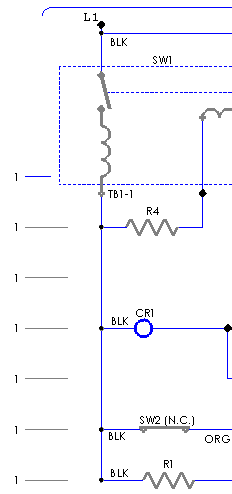

    Lineares Bezugshinweismuster Bearbeitetes lineares Bezugshinweismuster
  6. Nach der Erstellung des Musters können Sie die Bezugshinweise einzeln bearbeiten.
