Sie können Flächen, Kanten und Kurven direkt aus Modellen als Austragungsprofile auswählen. Die erweiterte Auswahl wird für die Schnitt-Austragungs-Features „Aufsatz“, „Basis“, „Schnitt“, „Oberfläche“ und „Baugruppe“ unterstützt. Bisher mussten Sie eine zusätzliche Skizze mit konvertierten Elementen als Profil erstellen.
Folgende Optionen sind verfügbar:
- Flächen aus Modellgeometrie
- Eine einzelne Kanten- oder Referenzgeometrie, die einen glatten, geschlossenen Kurvenzug enthält
- Eine Gruppe von Kanten oder Kurven, die mit dem SelectionManager als Kurvenzüge ausgewählt wurden
Um auf diese Funktion zugreifen, klicken Sie auf Aufsatz/Basis ausgetragen
(Features-Symbolleiste) oder auf . Wählen Sie im PropertyManager unter Profil und Bahn die Option Skizzenprofil aus und wählen Sie dann eine Fläche, Kante oder Kurve aus.
 |
 |
 |
| Fläche für Skizzenprofil auswählen |
Kanten für Skizzenprofil mit dem SelectionManager auswählen |

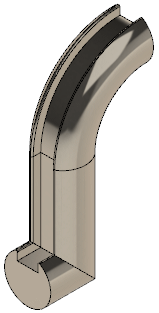

Austragungs-Feature |
