Verbesserungen bei Gewinden

Getrimmte Gewinde

Sie können Gewinde an Endflächen ausrichten. Ein ausgeschnittenes Gewinde wird verlängert und auf die Endfläche zugeschnitten. Ein extrudiertes Gewinde wird auf die Endfläche zugeschnitten. Wählen Sie im PropertyManager unter Gewindeoptionen die Optionen Mit Startfläche trimmen und Mit Endfläche trimmen aus.

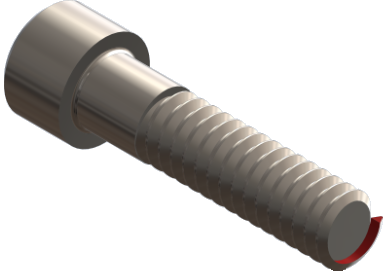

Vor dem Trimmen

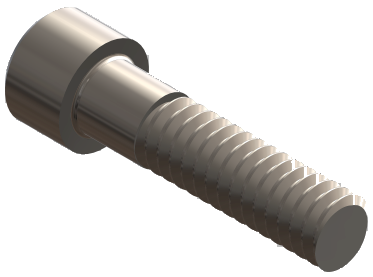

Nach dem Trimmen

Mehrgängigkeit

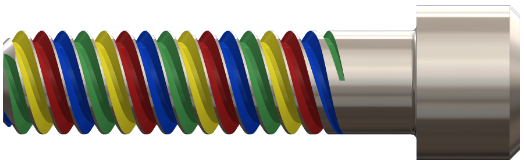

Gewinde können mehrgängig sein. Wählen Sie im PropertyManager unter Gewindeoptionen die Option Mehrgängig aus. Legen Sie die Anzahl der Gewindegänge fest, um zu definieren, wie oft das Gewinde in einem Kreismuster mit gleichmäßigen Abständen um die Bohrung oder die Welle erstellt wird. Die Abbildung zeigt ein viergängiges Gewinde, wobei jedes Gewinde in einer anderen Farbe dargestellt ist.

Der Gewindesteigungswert muss Mehrgängigkeit zulassen, ohne dass gekreuzte, sich selbst schneidende Gewinde entstehen. In diesem Beispiel ist die Steigung des gelben Gewindes breit genug, damit die grünen, blauen und roten Gewinde darin eingebettet werden können.

Favoriten

Im PropertyManager ist ein Gruppenfeld Favoriten verfügbar.
