SpeedPak Verbesserungen

Sie können Referenzgeometrie und Kurven in einem SpeedPak integrieren. Sie können Skizzen aus beliebigen Baugruppen-Ebenen zur Aufnahme in ein SpeedPak auswählen.

Bisher waren alle nicht absorbierten Skizzen auf oberster Ebene in das SpeedPak integriert. Sie mussten Skizzen auf oberster Ebene, die ausgeschlossen werden sollten, unterdrücken und konnten keine Skizzen in Unterbaugruppen auswählen.

So integrieren Sie Referenzgeometrie und Kurven in ein SpeedPak:

  1. Öffnen Sie Laufwerkbuchstabe:\Benutzer\Öffentlich\Öffentliche Dokumente\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\assemblies\speedpak\gearbox.sldasm.

  2. Klicken Sie im ConfigurationManager auf der Registerkarte mit der rechten Maustaste auf die Standardkonfiguration und klicken Sie dann auf SpeedPak hinzufügen.
  3. Wählen Sie im Grafikbereich die vier abgebildeten Flächen für Zu integrierende Flächen aus.

    Drei der Flächen befinden sich auf der Komponente SHAFT - DRIVE.
  4. Klicken Sie im PropertyManager unter Einbeziehen auf Zu integrierende Referenzgeometrien, Skizzen und Kurven .

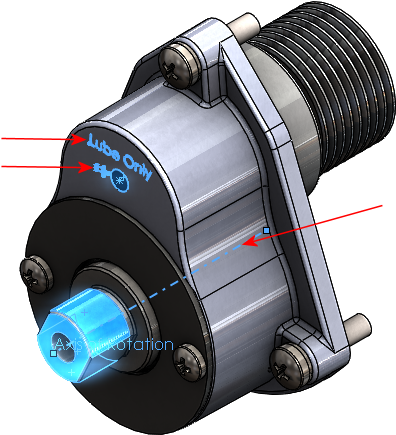

  5. Wählen Sie im Grafikbereich die Rotationsachse, den Text Lube Only und den Lube-Pfeil aus, wie in der Skizze gezeigt.

  6. Wählen Sie im PropertyManager unter Optionen die Option Ghost-Grafiken entfernen aus.
  7. Klicken Sie auf .
    Die Skizzen und Achsen werden in das SpeedPak integriert.
