Eckenfreischnitte mit drei Biegungen erstellen

Sie können Eckenfreischnitte erstellen, wenn drei Biegungen an einem gemeinsamen Punkt zusammentreffen. Der Eckenfreischnitt wird am gemeinsamen Schnittpunkt der Biegelinien angewendet.

1. Öffnen Sie Laufwerkbuchstabe:\Benutzer\Öffentlich\Öffentliche Dokumente\SOLIDWORKS\SOLIDWORKS 2017\sheet metal\bracket.sldprt.

2. Klicken Sie auf Eckenfreischnitt (Blech-Symbolleiste) oder auf Einfügen > Blech > Eckenfreischnitt.
3. Nehmen Sie im PropertyManager folgende Einstellungen vor:
   1. Wählen Sie unter Eckentyp die Option Ecke mit drei Biegungen aus.
      Um eine Ecke mit drei Biegungen zu erstellen, muss das Modell drei Biegungen haben, an denen die Biegelinien genau an einem Punkt zusammentreffen.
   2. Klicken Sie unter Ecken auf Alle Ecken auswählen.

   3. Klicken Sie unter Freischnitt-Optionen auf Kreis und stellen Sie den Durchmesser auf 4 ein.
      Die Eckenfreischnitte mit drei Biegungen können rechteckig, kreisförmig, gerissen oder voll abgerundet sein.
   4. Klicken Sie auf .

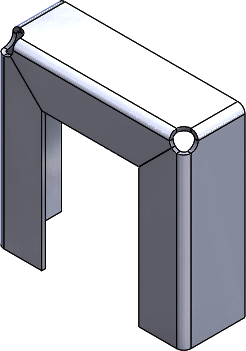

   Die Freischnitte werden den Ecken hinzugefügt.
