Erstellen von Kabel-, Komponenten- oder Abdeckungenbibliotheksdateien in Excel

Erstellen Sie ein Excel-Arbeitsblatt mit den entsprechenden Spaltentiteln. Für Kabelbibliotheken können Sie Spaltennamen für Kabelbibliotheken und Aderbibliotheken erstellen. Befolgen Sie bei der Erstellung der Tabelle folgende Regeln:
Alle Spaltentitel werden benötigt. Die Spaltentitel sind je nach Art der zu erstellenden Bibliotheksdatei unterschiedlich. Sie können verschiedene Spaltentitel für die Felder in der Excel-Datei verwenden und die Namen auf Bibliothekskopfzeilenfelder abbilden, wenn Sie die Excel-Datei importieren.
Für eine Kabelbibliothek sind eine Zeile zur Definition des Kabels sowie eine Zeile zur Definition aller Adern erforderlich. Für Rohr- & Schlauchsystem-Abdeckungenbibliotheken können Sie Spaltennamen für Abdeckungenbibliotheken und Materialbibliotheken erstellen. Für andere Bibliotheken ist nur eine Zeile erforderlich.
In den folgenden Tabellen werden die Spaltenüberschriften für jeden Dateityp aufgelistet.
Spaltentitel für Kabelbibliothek   Spaltentitel für Aderbibliothek
Kabelname Außendurchmesser   Kabelname Farbe
Benennung Anzahl der Adern   Drahtname Anzeigefarbe
Beschreibung Mindestbiegeradius   Größe Mindestbiegeradius
      Außendurchmesser Dichtung
Spaltentitel für Drahtbibliothek
Drahtname Anzeigefarbe
Benennung Mindestbiegeradius
Beschreibung Größe
Außendurchmesser Dichtung
Farbe
Spaltentitel für Komponentenbibliothek
Benennung Stiftliste
Bibliotheksname Klemmen
Konfigurationsname Außendurchmesser der Komponente
Beschreibung Eichmaß
Spaltentitel für Flachbandkabelbibliothek
Kabelname Farbe
Benennung Anzeigefarbe
Beschreibung Anzahl der Leiter
Dicke Mindestbiegeradius
Breite
Spaltentitel für Rohr- & Schlauchsystem-Abdeckungenbibliotheken   Spaltentitel für Rohr- & Schlauchsystem-Materialbibliotheken
Abdeckungs-Kennung Ausführung   Abdeckungs-Kennung Schmelzpunkt
Abdeckungsname Benennung   SOLIDWORKS Materialbibliothek Verstärkungseinlage
Abdeckungstyp Anwendung   SOLIDWORKS Material Einfügen
Breite Spannungsausfall   SOLIDWORKS Materialkennung Zusammensetzung
Dicke Shape   Material Glühverlust
      Farbe Verlängerung
      Konstruktion Schälhaftung
      Betriebstemperatur
Spaltentitel für Elektrik
Abdeckungs-Kennung Außendurchmesser
Abdeckungsname Farbe
Anwendung Benennung
Kosten Beschreibung

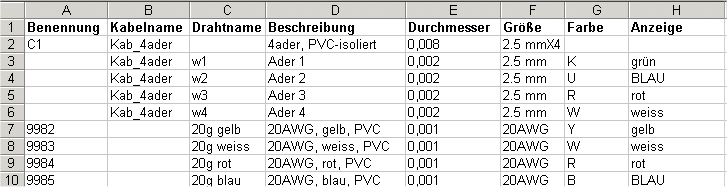

Dies ist ein Beispiel einer Excel Datei für ein vierädriges Kabel, Benennung C1, und vier Einzeldrähte, Benennung 9982 bis 9985.

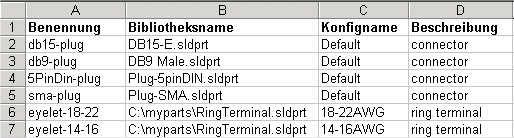

Dies ist ein Beispiel einer Excel Datei für sechs Komponenten.
